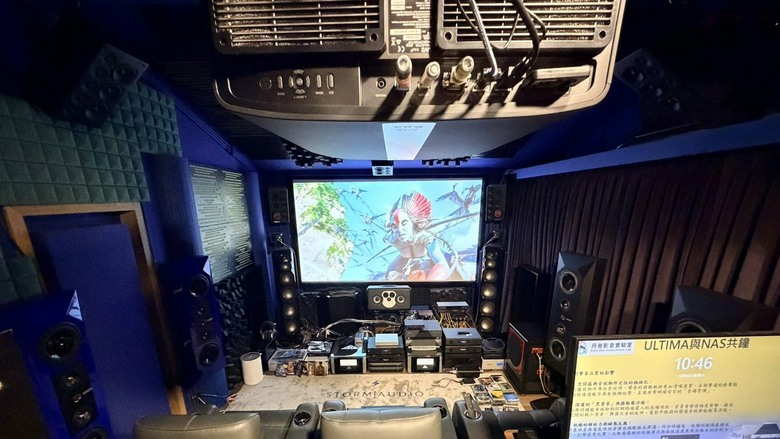

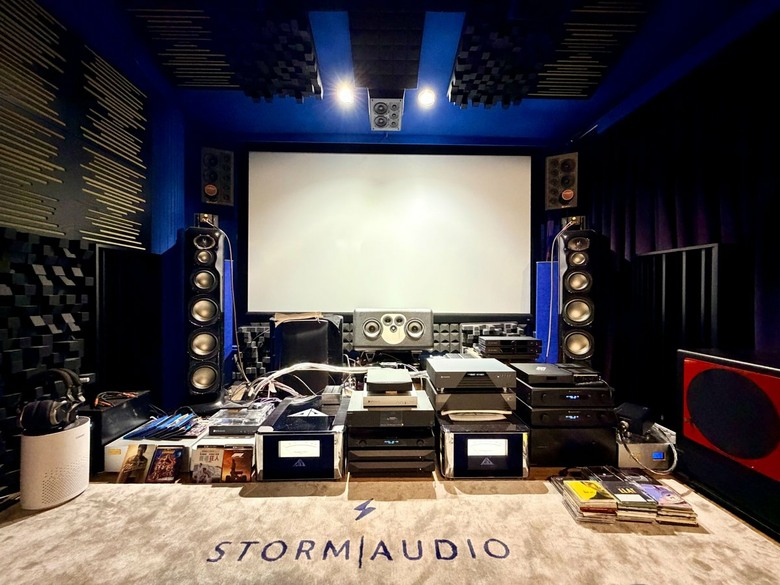

丹爸影音實驗室全景
這幾年「光碟已死」的說法幾乎年年出現：串流越來越方便，日系大廠也陸續把藍光錄放影機的產線收掉。看著架上一整排 UHD 藍光、SACD 和 DVD-Audio，丹爸心裡難免嘀咕：難道這些寶貝以後只能拿來當書擋嗎？（老婆大人倒是很希望它們早點「退役」，好騰出空間……LoL）
就在這樣的氣氛下，Magnetar 反其道而行，推出品牌目前最旗艦的兩件式萬用純轉盤——Magnetar ULTIMA！目前已經開始出貨，也在 CEDIA Expo 2026 正式亮相，堪稱「獎不完」。
這台機器讓丹爸坐不住的，是它一口氣拿下兩個「史上第一」：
1. 史上第一台「電池供電」的 4K UHD 影音播放光碟機——BYD 鋰電池先把供電的「乾淨」顧好。
2. 史上第一台可以「外接 10 MHz 參考時鐘」的 4K UHD 影音播放光碟機——背板那顆 10M CLOCK，讓它能在丹爸影音實驗室裡，和 NuPrime SW Ultimate 網路交換機、NuPrime Evo Stream 串流伺服器一起鎖在同一台 10 MHz 外部參考時鐘底下。
Magnetar ULTIMA 到底憑什麼敢說自己是為了「眼未曾見，耳未曾聽」而生？以下容丹爸一點一點為大家分析～
――――――
【一、串流、檔案丹爸都有，但「實體碟」還是丹爸最愛】
很多朋友問丹爸：「Netflix、Apple TV 都標榜 4K HDR、Dolby Atmos 了，幹嘛還要買高階藍光機？」答案很樸實，就一個字：「量」。
4K 只說明畫面有 3840 × 2160 個像素格子，每一格塞了多少資訊，看的是位元率。UHD 藍光碟片（BD-66／BD-100）的影像總讀取率是 108 到 128 Mbps（影像碼率大約 100 Mbps），而 Netflix 官方對 4K 串流建議的網速大約是 15 Mbps——差了將近一個數量級，太可怕了……
差距在哪裡最明顯？爆炸的煙塵、滂沱大雨、膠卷顆粒、暗部慢慢沉到全黑的漸層——這些都是編碼器最頭痛的畫面，串流比較容易出現色階斷層（banding）和方塊狀的壓縮痕跡。聲音也一樣：串流上的 Atmos 多半以有損的 Dolby Digital Plus 承載，實體光碟則能放進無損的 Dolby TrueHD（Atmos）或 DTS-HD Master Audio。
花大錢搞定投影機、大螢幕和一整圈揚聲器，最後餵給系統的卻是壓縮過的訊號，是不是有點可惜？
那 ISO、BDMV、MKV 這些號稱「無損原盤」的檔案呢？追求極致的頂級發燒友，通常還是覺得檔案的聲畫沒有實體碟來得紮實，丹爸歸納成三點：
1. 外接硬碟（HDD／USB）的隱形干擾： USB硬碟的供電就是一個問題。如果靠USB連接阜供電，USB連接線就成為「電線」，並且就是吃「機內電」，並且供應對象是帶有高轉速馬達的硬碟，供電的穩定度和供電時對播放機本身電流純淨度都會帶來影響。另外播放硬碟裡的 ISO 檔時，外接機械硬碟本身就是一個不小的震動源。即使優化了 USB 電源，硬碟馬達產生的 EMI（電磁干擾）與不穩定的電流，仍可能透過地線回授，影響類比電路的純淨度。
2. NAS（網路儲存）的高頻雜訊污染： 「那我用 NAS 透過網路線傳輸播放，硬碟放機房呢？」沒錯，震動沒了，不吃播放機本身的電源，卻引入了網路雜訊。訊號經過路由器、交換器，這些設備的電源會產生大量高頻雜訊，透過網路線像天線一樣導入播放機。即使網路有隔離設計，物理連接依然存在（光隔離也許能解決，但光隔離本身也可能帶來其他問題）。
3. 最關鍵的「時脈」： 一般播放機的 USB、網路輸入，常常各自跑在自己的時鐘上，品質參差不齊。
如果您是檔案收藏派，那也沒關係。在處理好硬碟的震動、供電，以及網路傳輸路徑的雜訊之後，最重要的第 3 點時鐘問題，就交給 Magnetar ULTIMA 這台史上把影音表現追求到最極致的播放機來解！
――――――
【二、「捨」的哲學：一台沒有 DAC 的旗艦】
首先，ULTIMA 是不折不扣的「純數位轉盤」——機內沒有 DAC，也沒有任何類比輸出。它只做兩件事：把光碟（或檔案）讀準，把數位訊號乾淨地送出去；解碼全部交給您系統裡的劇院處理器或獨立 DAC。
丹爸在 Fusion 8D 那篇說過，Hi-End 的精神就是一個「分」字——解碼歸解碼、聲學處理歸聲學處理、時鐘用更精準的外部時鐘、DAC 獨立出來。ULTIMA 等於把這個「分」一路推到了訊源最前端（想來很多燒友家裡的 DAC 都比藍光機還貴吧，LoL）。
――――――
【三、外觀與作工：徹底的「兩件式」思維】
Magnetar ULTIMA 銀色款，上下兩箱疊放（圖片來源：原廠）
從原廠照片來看，ULTIMA 上下兩箱一樣寬、疊放在一起，兩側是一整排鋁擠型散熱鰭片，前面板是銀黑相間的切面造型，有黑、銀兩色可選。腳座看起來是三層堆疊的金屬腳，上下兩箱之間用圓形、帶鎖定的多針臍帶接頭（umbilical）連接。

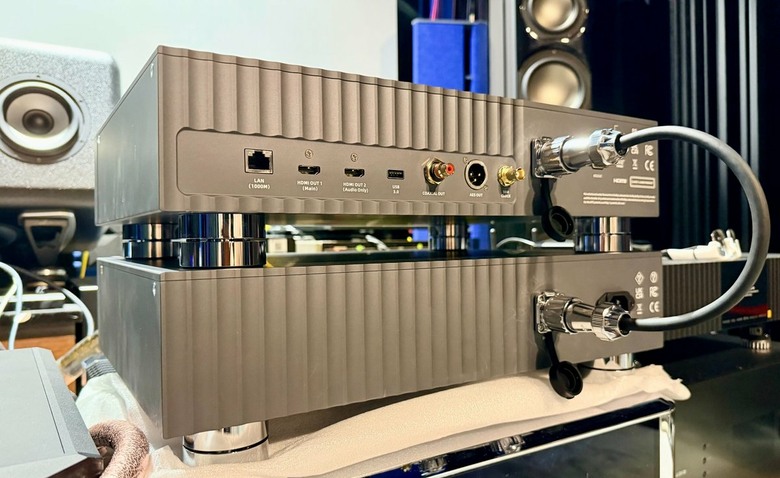

背板（由左至右）： LAN（1000M Gigabit 網路）、HDMI OUT 1（Main）、HDMI OUT 2（Audio Only）、USB 3.0、COAXIAL OUT、AES OUT（XLR）、10M CLOCK（BNC 端子）、RS-232C。電源箱的 AC 輸入標示 100～240 V、50/60 Hz、40 W。

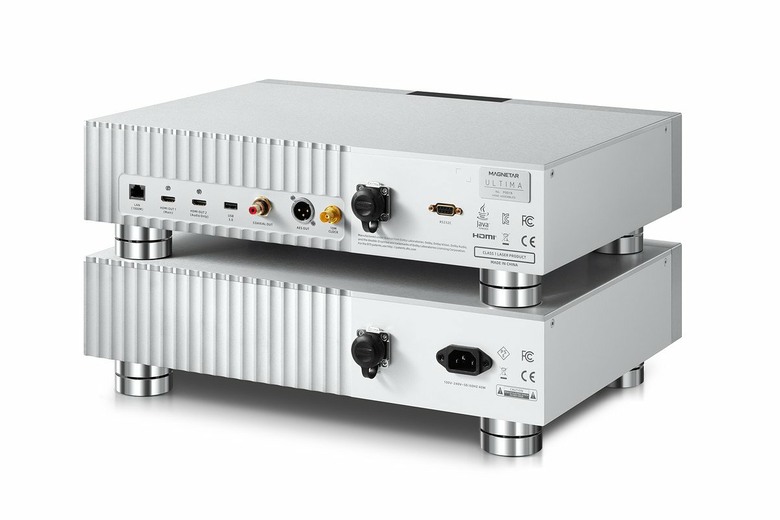

Magnetar ULTIMA 背板：HDMI ×2、AES、同軸、LAN、10M CLOCK（圖片來源：原廠）

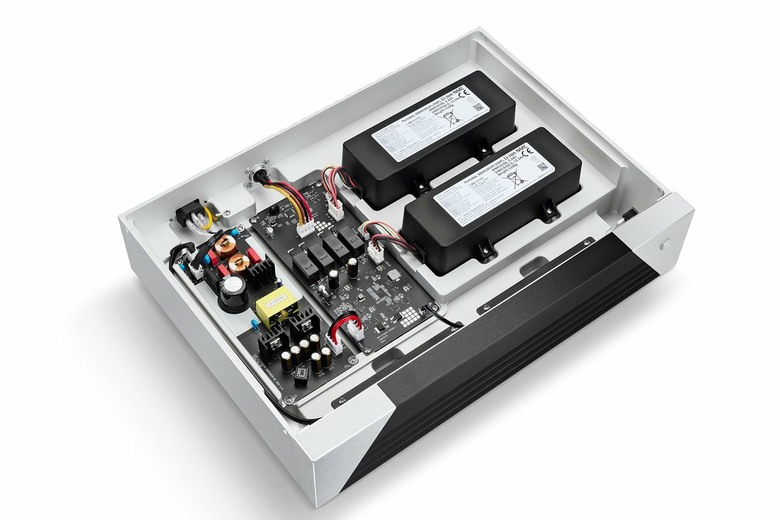

電源箱內部： 有兩組獨立的黑色電池模組，標示 Li-ion NMC（三元鋰）；另外看起來有一塊小型變壓器電源板，以及一塊有 4 顆繼電器的板子，負責管理充電與供電。依原廠說法，運作方式是市電先對一組電池充電，再由這組電池對第二組電池充電，ULTIMA 本體的實際供電則由第二組電池提供，確保供電的終極穩定。
原廠稱本機制為「battery-assisted DC power」（電池輔助直流供電）：電源箱裡的 BYD 鋰電池供電讓讀盤、時鐘與數位傳輸這些最敏感的電路，盡量和市電帶來的雜訊、電壓波動隔開。
電源乾淨，時鐘與數位電路的雜訊基準就低，時鐘的相位雜訊與輸出訊號的時序也就更穩。
ULTIMA 電源箱內部：兩組鋰電池模組（圖片來源：原廠）
讀盤主機內部： 打開上蓋，映入眼簾的是一塊獨立的電源板，上面密密麻麻都是濾波電容；光碟機構蓋著黑色金屬遮罩，主晶片上壓著一大塊散熱片。丹爸眼睛立刻被ULTIMA的時鐘模組吸引——一個獨立的鋁製屏蔽盒，上面印著「Dual Sync Ultra-High Precision Clock」，時脈用 SMA 同軸線分送到各電路。這顆號稱軍事用途等級的時鐘可不簡單：原廠標示頻率穩定度 0.01～0.05 ppm、相位雜訊低於 -150 dB；Magnetar表示本時鐘的精度約為 UDP900 MKII 與 UDP800 MKII 的 10 倍，把 jitter 壓到極限！
ULTIMA「Dual Sync Ultra-High Precision Clock」時鐘模組（圖片來源：原廠）
光看這些照片就知道：電源、時鐘、讀盤、數位處理，每一塊都被「隔開」照顧，這就是所謂的「隔離式內部隔艙」！
ULTIMA 讀盤主機內部（圖片來源：原廠）
――――――
【四、主角登場：系統共鐘——請樂團指揮上台！】
談共鐘。丹爸還是先稍微解釋一下什麼是 jitter。Jitter 就是「取樣點在時間軸上的抖動」。抖動比較大的時候，每一個取樣時刻都往前、往後偏掉一點點，數位轉類比重建出來的波形就會出現相位誤差與微小的諧波失真；反映在聽感上，聲音就容易變硬、變糊，音場裡的結像與定位感也會散掉，也有人叫這個「數位聽感」。反過來說，把 jitter 壓低之後，時間軸站穩了，中高頻細節會更乾淨，transient（暫態）——像鼓皮敲下去那一瞬間的起音——更利落，人聲咬字的輪廓更清楚，整體少了數位的毛邊，也就是說，聲音回到本來的流暢與自然，把聲音的「類比味」拉了回來。
【4-1 擁有一群超級樂手，更需要一位頂尖指揮】
一群天才樂手，各打各的拍子
各位發燒好朋友想像一下：每一台 Hi-End 器材——播放機、網路交換機、串流伺服器……都是身價不菲的「超級樂手」，個個身懷絕技、水準一流！
但每位樂手心裡都有自己的節拍器：播放機有自己的晶振（甚至影像、音訊、網路各用一顆），交換機一顆、串流機又一顆。每個鐘都「差不多準」——可是差不多，就是有差啊！不同時鐘之間的速度差、各自的相位雜訊，都會留在各自的訊號時序裡。大家各打各的拍子，但一起演奏，音樂就散了，LoL。
系統時鐘，就是那位指揮家
但當我們讓系統內所有器材去參考同一座主時鐘，那座主時鐘就像站上指揮台的John Williams！指揮棒一舉，再強、再有個性的樂手都跟著同一個拍子走，每一個音符就能用最和諧的方式呈現出來。
丹爸終於把「外部參考時鐘」這位指揮家請進了系統：
・Magnetar ULTIMA： 機內的 25 MHz、27 MHz 等時脈，都由同一個 10 MHz 主參考衍生（原廠標示頻率穩定度 0.01～0.05 ppm、相位雜訊低於 -150 dB，再加上 BYD 鋰電池輔助供電），如前所述，已經是軍用等級的優等生；但背板的 10M CLOCK 輸入，還能讓 ULTIMA 聽外部參考時鐘的指揮，和其他高手一同演出。
・NuPrime SW Ultimate 網路交換機： 10 MHz 輸入鎖上外部參考時鐘，照顧網路這一段的傳輸環境。
・NuPrime Evo Stream 串流伺服器： 外部 10 MHz 時鐘輸入取代網路埠那端的時鐘，一樣跟著同一支指揮棒。

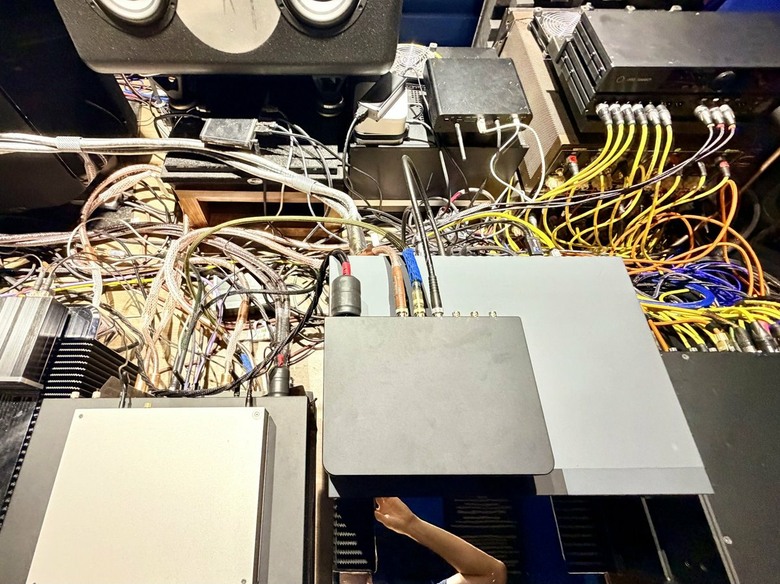

機架後方的時鐘與數位線材配線（丹爸實驗室實拍）
專業錄音室領域早已實施了幾十年、AES 寫成 AES11 標準的「house clock」觀念，這次終於走進了丹爸家庭劇院的訊源端。
那麼，指揮家上台（全系統共鐘）之後，畫面與聲音能得到什麼好處？
・畫面： ULTIMA 讀碟、解碼與 HDMI 輸出同源，HDMI 傳輸的時序餘裕更好——訊號鎖定會更穩，出現閃斷、雪花點的機會更低（原廠也宣稱眼圖更乾淨、位元錯誤率更低）。影片檔從 NAS 經交換機進 ULTIMA，再經 HDMI 送到 JVC DLA-NZ9——這條路上每一台會「打拍子」的機器，用的都是同一座高精度參考時鐘。
・對聲音： HDMI 音訊與 AES 輸出的時序，由低相位雜訊的參考鐘(如Magnetar Ultima)衍生；光碟與串流兩個訊源共用同一個時基，若有性能更強的外部參考時鐘，就能讓訊源端的時鐘相位雜訊更低。
【4-2 丹爸實驗室的時鐘鏈】
【丹爸影音實驗室數位劇院設定一（AES/EBU 數位傳輸）】

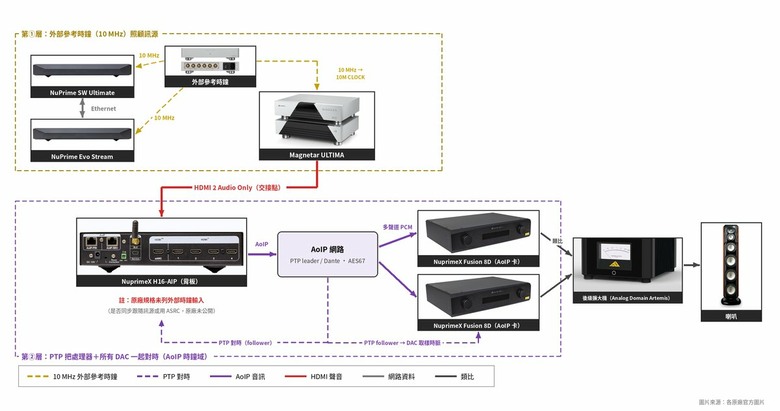

丹爸實驗室系統接線與時鐘域示意圖：NAS 資料經 NuPrime SW Ultimate 交換機進 ULTIMA，10 MHz 外部參考時鐘分送 ULTIMA、SW Ultimate、Evo Stream 與 Fusion 8D（透過插卡）
・指揮： 10 MHz 外部參考時鐘（SC-cut OCXO），BNC輸出方波分別接到 ULTIMA（10M CLOCK 輸入）、SW Ultimate（10 MHz 輸入）、Evo Stream（10 MHz 輸入），以及 NuprimeX Fusion 8D（透過插卡接收外部時鐘）。
・網路： NAS（影片／音樂檔）→ SW Ultimate → ULTIMA、Evo Stream。
・影像： ULTIMA HDMI 1（Main）→ JVC DLA-NZ9 投影機。
・聲音： ULTIMA HDMI 2（Audio Only）或 AES → StormAudio ISP MK2 劇院處理器(插AES/EBU子卡) → NuprimeX Fusion 8D DAC → 後級擴大機 → 揚聲器。

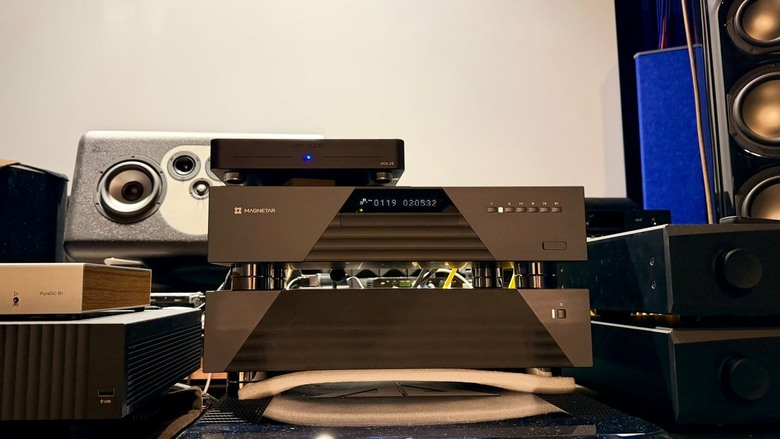

器材架上的 ULTIMA 與外部參考時鐘（丹爸實驗室實拍）
【丹爸影音實驗室數位劇院設定二（AoIP 數位傳輸）】
・指揮： 同一台 10 MHz 外部參考時鐘照顧訊源端（ULTIMA、SW Ultimate、Evo Stream）；AoIP 網路內則由 PTP（IEEE 1588）leader 讓處理器與所有 DAC 對時。
・網路： 與設定一相同，NAS（影片／音樂檔）→ SW Ultimate → ULTIMA、Evo Stream。
・影像： 與設定一相同，ULTIMA HDMI 1（Main）→ JVC DLA-NZ9 投影機。
・聲音： ULTIMA HDMI 2（Audio Only）→ NuprimeX H16-AIP 劇院處理器 → AoIP 網路（Dante／AES67）→ NuprimeX Fusion 8D（AoIP 輸入卡）→ 後級 → 揚聲器。
【4-3 核心比較：ULTIMA 在 AES/EBU 架構 vs. AoIP 架構】
丹爸實驗室剛好兩條數位路都有——這也是丹爸在 Fusion 8D 那篇說的「魚與熊掌」。ULTIMA 的共鐘放進這兩種架構，發揮的方式不太一樣：
（1）AES/EBU 架構：ULTIMA → AES 輸出（或 HDMI → StormAudio 處理器）→ AES/EBU → DAC
・時鐘怎麼走： AES3 是「自時脈」介面——時鐘就藏在雙相位編碼的訊號裡，接收端用 PLL 還原。錄音室的做法是再加一條 AES11 定義的 DARS（數位音訊參考訊號）或 word clock，讓所有設備對齊同一座鐘。
・共鐘的好處： 訊源端共用外部參考時鐘的 10 MHz 參考，送出的 AES 時序來自低相位雜訊的源頭。如果接收端（處理器或 DAC）以同步模式鎖定這個時鐘，或鎖到同一個參考，就不需要取樣率轉換，路徑可以位元透明，從碟片到 DAC 原封不動。
・接收端用 ASRC 時： 很多處理器與 DAC 會以非同步取樣率轉換（ASRC）或 FIFO 加自己的時鐘重新計時——這時取樣時刻由接收端的時鐘決定，但訊源端的好處（更乾淨的訊號、更穩的連結）仍然一路照顧到它的輸入端。
（2）AoIP 架構：ULTIMA → HDMI → 處理器／解碼器（例如 StormAudio EVO AoIP 或 NuprimeX H16）→ Dante／AES67／RAVENNA 網路 → 多台 DAC 端點
・時鐘怎麼走： AoIP 靠 PTP（IEEE 1588）讓全網路設備對時，網路上只有一個 PTP leader，其餘 follower 依它產生各自的取樣時脈，達到樣本精準的同步。
・共鐘的好處： 整個 AoIP 網路本來就共用一個 PTP 時間；如果 PTP leader 能再透過 Dante 的「Sync to External」接收外部 word clock、鎖到同一個參考，訊源（ULTIMA）與所有網路端點就站在同一座鐘底下——真正「從訊源到每一台 DAC」的全鏈共鐘。
・確認提示： SW Ultimate 的 10 MHz 並不是 PTP，它照顧的是交換機本身的時序與雜訊環境；ULTIMA 是用 10M CLOCK 加入同一個參考，而不是直接「上」PTP 網路。
AES/EBU 架構｜AoIP 架構
時鐘怎麼傳｜時鐘藏在 AES3 訊號裡，接收端用 PLL 還原｜PTP（IEEE 1588）全網對時，leader／follower
共鐘做法｜下游同步鎖定訊源，或鎖到同一個參考｜PTP leader 鎖到同一支外部參考時鐘
共鐘之後｜免 SRC，位元透明｜訊源到每台 DAC 一鐘到底
接收端用 ASRC 時｜由接收端時鐘接手，訊源端好處仍在｜同左
一句話比較： AES/EBU 架構的共鐘，是「訊源乾淨、下游同步就能位元透明」；AoIP 架構的共鐘，是「PTP 全網對時，再把 PTP 綁到同一支外部參考時鐘，一鐘到底」。
【4-4 延伸：AoIP 環境下的共鐘架構——處理器換成 NuprimeX H16】
如前序，很多燒友以為 AoIP 的「對時」，只是讓網路上的資料流（封包）排好隊、不要亂掉——其實不只喔！在 AoIP 環境裡，PTP 對齊的不只是資料，連處理器和後面每一台 DAC 的取樣時脈，都在同一個 AoIP 時鐘域裡被「綁」在一起。換句話說，AoIP 網路自己就有一位「小指揮」。
前面 AES/EBU 那一路，處理器是 StormAudio ISP MK2（插 AES/EBU 卡），屬於內部重新計時的設計；AoIP 這一路，處理器換成了 NuprimeX H16。ULTIMA 的 HDMI 2（Audio Only）進 H16，H16 負責解碼 Atmos、做室內校正，再透過它的 AoIP 模組（相容 AES67、Dante、RAVENNA），把多聲道 PCM 經網路送到 NuprimeX Fusion 8D 的 AoIP 輸入卡。
目前在丹爸影音實驗室，時鐘是這樣一站一站走的：
1. 訊源端： 外部參考時鐘的 10 MHz 進 ULTIMA 的 10M CLOCK，讀盤、解碼、HDMI 輸出的時序都出自這一座鐘。
2. 處理器端： H16 從 HDMI 收下音訊、解碼後轉成 AoIP 串流；它的 AoIP 模組跟著網路上的 PTP 走（也可能由它自己擔任 PTP leader）。
3. DAC 端： Fusion 8D 的 AoIP 卡是 PTP follower，依 PTP 產生自己的取樣時脈，每一個聲道都和處理器站在同一個時鐘域裡，樣本對齊。
所以，AoIP 這一路其實有兩層時鐘：第一層是外部參考時鐘，照顧訊源（ULTIMA、交換機、串流伺服器）；第二層是 PTP，把「處理器＋所有 DAC」一起對時。兩層的交接點，就在 H16 的 HDMI 輸入。
那能不能把這兩層綁成「一鐘到底」？關鍵在於這座外部參考時鐘能不能同時把時鐘訊號送進 AoIP 環境裡——最好能直接在網路上被看見，並被設為系統參考時鐘（在 Ravenna 的 Aneman 介面中，是將參考時鐘拖到 Crown 裡面；或者，在 Dante Controller 中被優先選為 PTP leader 的設備具備外部 word clock 輸入），並開啟「Sync to External」。據悉，業界已有廠商針對AoIP和AES/EBU兩種數位傳輸環境著手研發一款「超級時鐘」，即將推出，正好滿足發燒友對「全系統共鐘」最強的野望！讓我們拭目以待！
這個下面 AoIP 終極架構也即將在丹爸影音實驗室實際演出，敬請期待！
【4-5 影音分流、同一支鐘：架構上的 6 個優勢】
身為追求極致的多媒體播放機，雙HDMI的影音分離機制是一定要的。但是再加上全系統參考鐘是什麼概念？跟其他器材比較起來有什麼差異？讓我們用以下列表來看：
ULTIMA優勢｜一般播放機｜ULTIMA＋共鐘
① 影音分流，系出同源｜單條 HDMI 影音擠同一通道｜HDMI 1 影像、HDMI 2／AES 聲音，同一個 10 MHz
② 光碟與串流同一時基｜各機跑各自晶振｜轉盤、串流、交換機同鎖一座鐘
③ 訊源內部時序一致｜多顆晶振易拍頻｜所有時脈由同一 10 MHz 衍生
④ 連結更穩｜眼圖餘裕較小｜低相位雜訊，時序餘裕更充裕
⑤ 位元透明／一鐘到底｜沿路反覆 ASRC｜同步下游免 SRC，AoIP 或AES/EBU一鐘到底
⑥ 無長期漂移｜影音晶振慢慢飄｜影音參考同一座鐘
① 影音分流，系出同源
HDMI 1 只送影像給 JVC DLA-NZ9，HDMI 2（或 AES）只送聲音給處理器——兩條路各自最單純，時序卻都出自同一個 10 MHz、同一台外部參考時鐘。分開走，卻不分家。
一般用單一條 HDMI 同時把 4K HDR 影像與多聲道音訊送進環繞處理器、再轉送投影機時，高頻寬影像與音訊封包擠在同一條通道裡，不但轉接環節變多，音訊時脈還得依附在影像的像素時脈（Pixel Clock）底下重新還原。
ULTIMA 把影像與聲音拆成兩條獨立輸出，讓投影機直接收純淨的影像串流，環繞處理器專心收不夾帶畫面的純音訊，彼此不搶頻寬、也不互相干擾；而兩條路背後的時脈，又都由機內同一個 10 MHz 主參考衍生、並鎖定到外部參考時鐘，既有「影音實體分流」的純淨，又保有「同源對時」的一致。
② 光碟與串流，同一個時基
ULTIMA 與 Evo Stream 都鎖在外部參考時鐘，連交換機也在同一個參考上，訊源端從碟片切到串流，依然精準對時。
一般系統在藍光轉盤、串流伺服器與網路交換機之間切換或傳輸時，每台機器各跑各的內建晶振，訊源一換，下游面對的時基與相位雜訊特性就跟著改變，網路封包進轉盤或串流機時的實體層時序也不同步。
ULTIMA、NuPrime Evo Stream 與 NuPrime SW Ultimate 三台訊源設備全部鎖在同一台 10 MHz 外部參考時鐘底下，不論是播放實體 UHD 藍光、SACD，還是從 NAS 經交換機讀取高解析音樂與影片檔，整個訊源前端都站在同一個低相位雜訊的時鐘基準上，切換訊源時依然維持一致、穩定的時間基準。
③ 訊源內部時序一致
讀盤、解碼、HDMI、AES 時脈同源，時序關係固定而可預期，不同晶振互相「拍頻」的問題從源頭就減少了。
傳統播放機為了應付光碟讀取伺服、網路介面（25 MHz）、影像處理（27 MHz）與音訊輸出等不同工作，往往在機箱裡配置多顆各自獨立振盪的石英晶振；當多組頻率接近卻不同步的高頻時脈在同一塊基板、同一個電源地上同時運作，彼此容易透過電源與地線耦合產生差頻干擾（也就是「拍頻」雜訊），進而墊高時鐘的相位雜訊與 jitter。
ULTIMA 採用「Dual Sync Ultra-High Precision Clock」架構，機內所有子系統需要的不同頻率時脈，全部由同一顆 10 MHz 主時鐘（並外鎖到 10 MHz 外部參考時鐘）同步分頻、倍頻衍生，讓各電路的升降緣時序保持固定的相位關係，從源頭大幅降低跨時鐘域的耦合干擾。
④ 連結更穩
低相位雜訊的參考，讓 HDMI 與乙太網路實體層（PHY）在更穩的時基上工作，有助於畫面不易閃斷、聲音鎖定更穩。無論是動輒數十 Gbps 的 4K HDR 高速 HDMI 傳輸，還是 Gigabit 乙太網路 PHY 的收發，接收端都得依賴發送端時脈張開「眼圖（Eye Diagram）」，判讀每一個 0 與 1 的時間窗。
如果發送端時鐘的相位雜訊高、jitter 大，眼圖的張開度就會縮小，高速訊號在長距離線材上更容易逼近臨界點，出現畫面閃黑、雪花點或握手重連，音訊接收端的鎖相迴路（PLL）也得不斷追趕時序波動。
透過外部參考時鐘提供超低相位雜訊的 10 MHz 基準，HDMI 與網路實體層的發送時序餘裕（timing margin）更充裕，不但高速影像連結更穩固，下游音訊接收端的時脈鎖定也更從容。
⑤ 同步下游可位元透明，AoIP 可一鐘到底
AES 架構裡，接收端同步鎖定時就免去 SRC；AoIP 架構裡，PTP leader 綁上同一個參考時鐘時，訊源與網路端點共用一支鐘。接收端若用 ASRC，就由它的時鐘接手，但訊源端的好處不打折。數位音訊從轉盤送到劇院處理器與多聲道 DAC，最怕沿路各設備為了遷就彼此的時鐘差而反覆做 ASRC，或兩層時鐘域沒有對齊而產生時基落差。
在 AES/EBU 路徑中，只要下游處理器或 DAC 以同步模式鎖定訊源送來的低 jitter 時脈（或一起鎖上同一台外部參考時鐘），整條路徑就不必經過取樣率換算，達成原汁原味的「位元透明（bit-transparent）」傳輸。
而在 AoIP 架構下，全網設備本來就透過 PTP 達成樣本級同步，只要擔任 PTP leader 的設備也能鎖定同一台外部參考時鐘，就能把「訊源層」與「處理器＋多台 DAC 層」徹底串成「一鐘到底」的全鏈共鐘；就算下游機種採用內部 ASRC 重新計時，前端由外部參考時鐘治理過的乾淨訊號與穩定鎖定，依然為接收端打下最好的輸入基礎。
⑥ 源頭沒有長期漂移，訊號更乾淨
影像與聲音依循同一座鐘；外部參考時鐘加上 ULTIMA 的電池輔助供電，交給環繞處理器的是「源頭治理」過的訊號。
一般播放機若影像與聲音各跑各的晶振，兩顆晶振微小的頻率差，會在長時間播放（例如兩、三小時的長片）時慢慢累積出時間差（長期漂移）。
ULTIMA 把機內 25 MHz、27 MHz 等時脈全部由同一個 10 MHz 參考衍生，並鎖定到外部參考時鐘，所以分流送往投影機（HDMI 1）的畫面，與送往劇院處理器（HDMI 2／AES）的聲音，在源頭共用同一把時間尺、沒有相對漂移；再加上 BYD 鋰電池輔助供電隔開市電雜訊，等於在訊號進劇院處理器之前，就先做好了「源頭治理」。
【4-6 跟著資訊流走一遍——聲音篇】

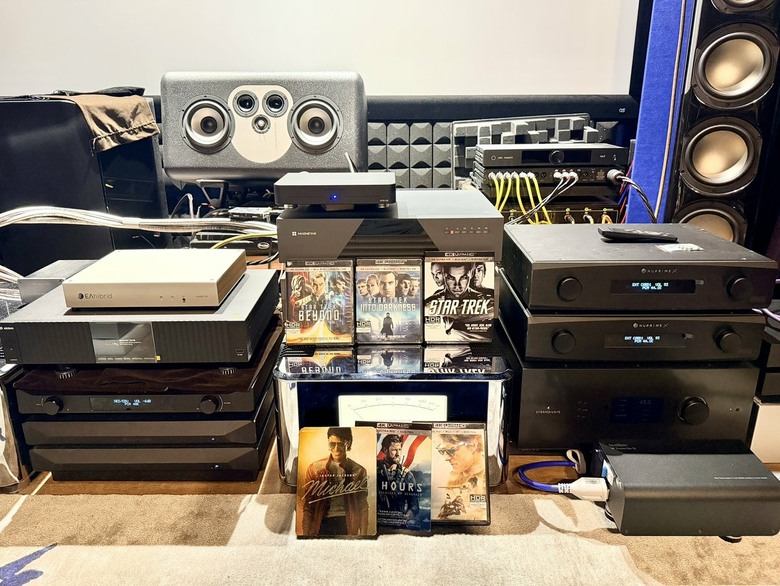

從訊源到後級，整條資訊流就在這一排（丹爸實驗室實拍）
至此，我們再把聲音部分的資訊流和時鐘影響再複習一次：
・NAS → SW Ultimate： 交換機鎖外部參考時鐘，網路實體層的時序與電氣雜訊環境更穩。網路資料靠封包、校驗、重傳與緩衝，檔案到哪裡都是同樣的位元——共鐘給的是更好的「傳輸環境」。
・ULTIMA： 時鐘真正「上工」的地方——讀盤、解碼、HDMI 與 AES 輸出的時序，都由外部參考時鐘衍生。
・Evo Stream： 原廠說明機內兩顆 10 MHz TCXO「one for each Ethernet port」，外部 10 MHz 取代的就是網路埠這端的時鐘。USB Audio 與 Roon（RAAT）、DLNA、AirPlay 這類網路串流，都是緩衝後由接收端的時鐘決定播放節奏。
・多聲道處理器／解碼器： 解碼 Atmos、做室內校正，多聲道在同一個時鐘下樣本對齊輸出；它的時鐘是跟訊源同步、還是用 ASRC 重新計時，依機種設計而定。
・DAC： 依 Julian Dunn 的 jitter 理論，決定聲音的是 DAC 取樣那一刻的 jitter。DAC 跟著哪一個時鐘取樣——AES 還原的時鐘、PTP 衍生的時脈，還是自己的鐘——就是整條鏈最後的關鍵。除了在 AoIP 裡跟隨系統時鐘，目前在丹爸系統中的NuPrimeX 的 Fusion 8D 更可以透過插卡來參考外部時鐘，用最短的時鐘參考路徑把 DAC 的 jitter 降到最低！
――――――
【五、影像篇：畫面也有「時鐘」】
【5-1 跟著資訊流走一遍——影像篇】
透過Magnetar Ultima，在丹爸影音實驗室中，影像這條路是這樣走的：NAS → SW Ultimate → ULTIMA（讀檔／讀盤、解碼）→ HDMI 1（Main）→ JVC DLA-NZ9。
・NAS → SW Ultimate → ULTIMA：影片檔以封包送達、位元無誤，交換機與 ULTIMA 都在外部參考時鐘的時基上運作，傳輸更穩。
・ULTIMA → HDMI：HDMI 的時鐘是訊源給的。TMDS 模式有一條專門的時鐘通道（FRL 模式則把時鐘嵌在資料裡，由接收端還原）。以 4K 24p 為例，像素時脈是 297 MHz，剛好是 27 MHz 的 11 倍（23.976p 再除以 1.001）；ULTIMA 的 27 MHz 由 10 MHz 衍生，所以可以推論：送給 NZ9 的畫格節奏，源頭就是外部參考時鐘。
・JVC DLA-NZ9：鎖定輸入的 HDMI 時序與畫格率（例如 24p 原生顯示）。
【5-2 共鐘為畫面帶來什麼？】
數位影像是資料，只要正確收下，像素數值就是一樣的——所以共鐘不會讓顏色「變濃」。它的價值是「穩」：更低相位雜訊的像素時脈，讓 HDMI 連結有更多時序餘裕，高頻寬的 4K HDR 訊號更不容易閃斷、掉訊號或冒雪花點。穩，就是畫質的地基。
――――――
【六、每一幕如桌布般穩定的影像，如類比訊源般絲滑的聲音 – 只有Magnetar ULTIMA】
誠實說，在ULTIMA進入丹爸視聽實驗室之後，除了追劇，是我沒有再開過其他的播放機，我更積極期待美亞有優惠活動，我好可以買入更多的UHD實體碟，即使ULTIMA也能完美播放各種無損檔案。在NZ9上，ULTIMA的表現之乾淨、沒有抖動的每一格畫面讓人以為碟機或是投影機加了人工料，開了去噪再加上畫面插補，但不是啊！那樣的畫面會失真，甚至還可能會有殘影。ULTIMA追求的，是畫面內容、傳輸路徑和時鐘的極致追求，視訊器材因此能演繹最極致但自然、原汁原味的畫面。
Magnetar ULTIMA光是開機畫面就不同凡響！直接以黑位和對比做為主題示範！Jitter極低、電源純穩，開機畫面的「黑」毫無噪點，黑得發亮。
(所有照片都是以丹爸的iPhone 17pro MAX現場時拍直出無修圖，場景黑暗ISO拉高噪訊色偏難免請見諒，現場畫面更優！投影機是JVC NZ9，布幕是OS 130吋 增益1.1；所有的電影畫面都以4K UHD原盤播放並且由ULTIMA的HDMI main直入NZ9，沒有外掛任何視訊處理器，ULTIMA內部所有畫質設定都是預設。)
・《沙丘：第二部》：

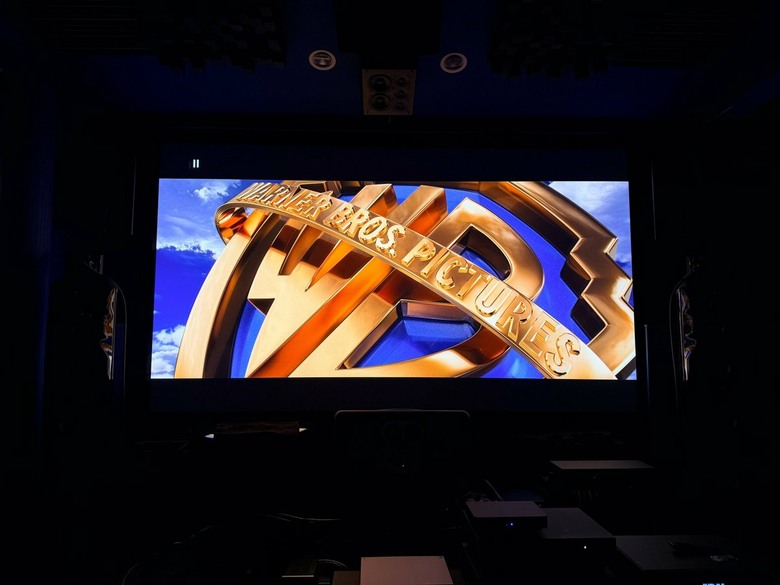

光是華納的「WD」字樣出現時，就讓人感到神清氣爽，顏色純度之高叫人驚豔！
沙漠的明暗部場景，沙丘表面平順但砂粒的質感完全沒有損失，沙丘內層暗部漸層細緻毫無斷層，而且沙子的顆粒感覺非常「乾淨」，這正是ULTIMA使盡渾身解數帶來的「清晰」、「穩定」！
在士兵為躲避沙蟲使出的「反重力爬升」這一段「配樂」除了極低頻震撼、音壓大和如心跳聲有形有體的低頻punch之外，原本稍嫌刺耳，但在現在的系統上，突然變得「滑順」、「好聽」了起來！並且音樂還帶著細緻的空間感，不只是浮在空中的低頻，中高頻段的空間也擴張出來！
我忍不住再多聽幾次，確認我沒聽錯 – 大家可別忘記，這可是漢斯季默的作品，如果我們的聆聽體驗只有「震撼」、「壓胸口」，他應該會覺得很可惜吧⋯
▲ 【沙丘：第二部】最新官方預告（華納兄弟台灣）
・《捍衛戰士：獨行俠》：

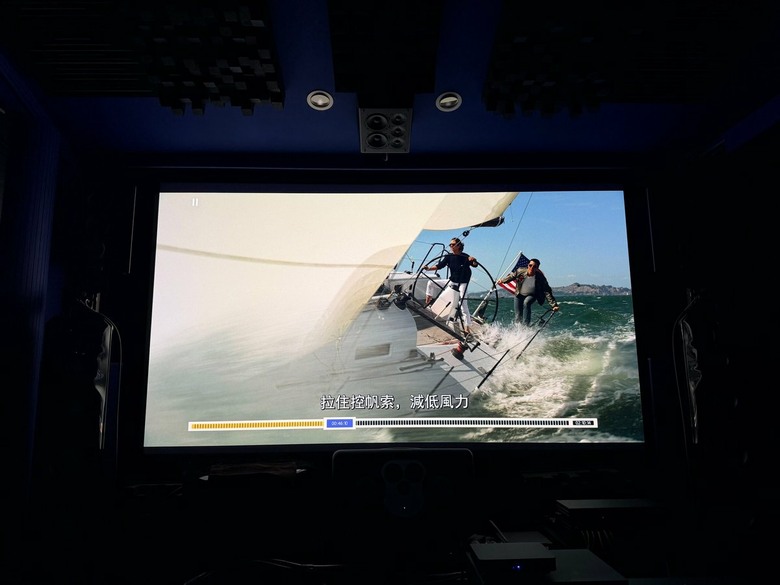

兩位老情人第一次約會就很硬！一輩子沒駕駛過帆船的海軍飛行員讓潘尼狠狠地上了一堂跟阿湯哥教後輩飛行員一樣不講理的海上TOP GUN實戰演練課！

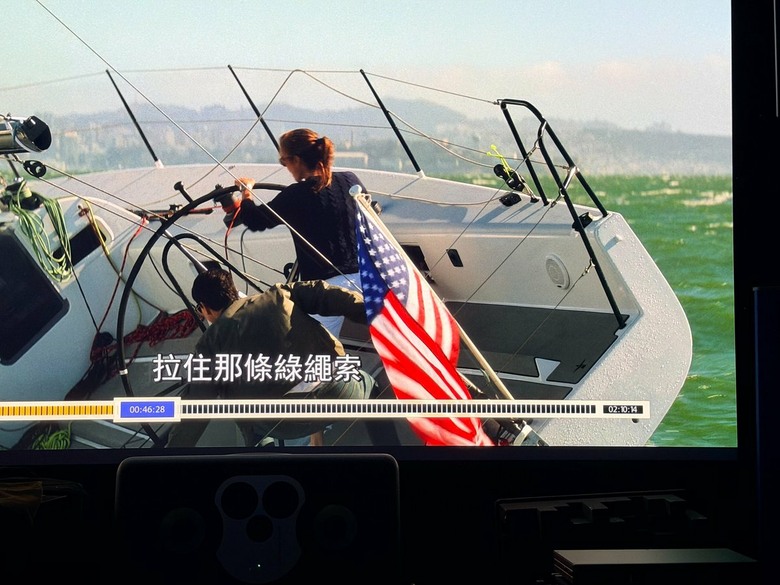

這一幕的波濤洶湧速度極快，畫面移動的物件極多，要有乾淨穩定的畫面可不容易！ULTIMA輕鬆駕馭，連船尾屁股上的水珠都重現的淋漓盡致3D感十足！

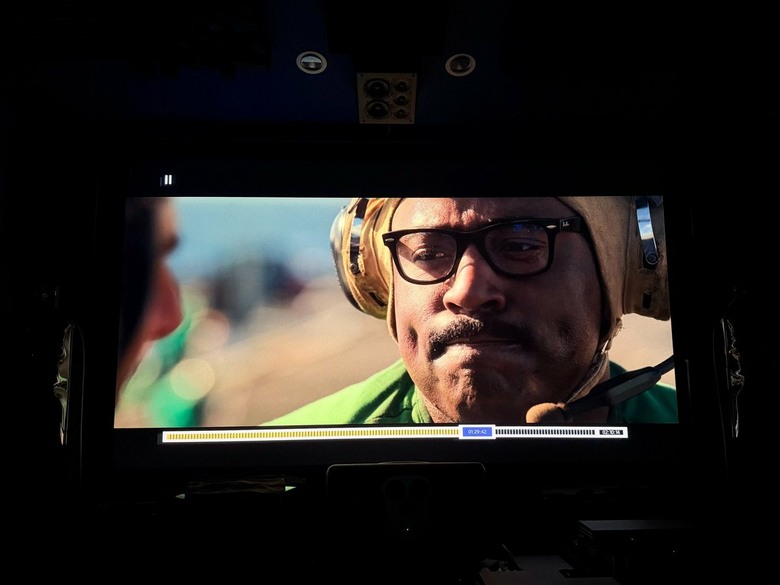

即將全員出擊，好兄弟宏都前來向阿湯哥祝福送別，宏都這張大圓臉丹爸看過不知道多少遍，但是這麼「凹凸有致」「鉅細靡遺」的面容我還第一次見到！

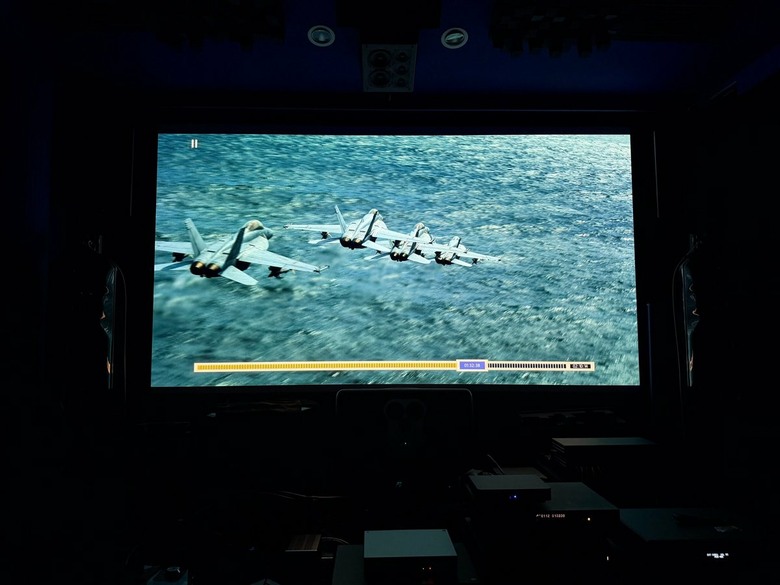

最後出擊在海面的高速飛行段落，從前總是看到F18機隊和高速向後退的海面之間有殘影，但是現在，F18機群的輪廓清晰銳利，3D感十足地懸浮於海面上，這動態畫面的穩定度同樣前所未見！
▲ 【捍衛戰士：獨行俠】最新預告（派拉蒙影片 官方頻道）
・《樂來越愛你》：

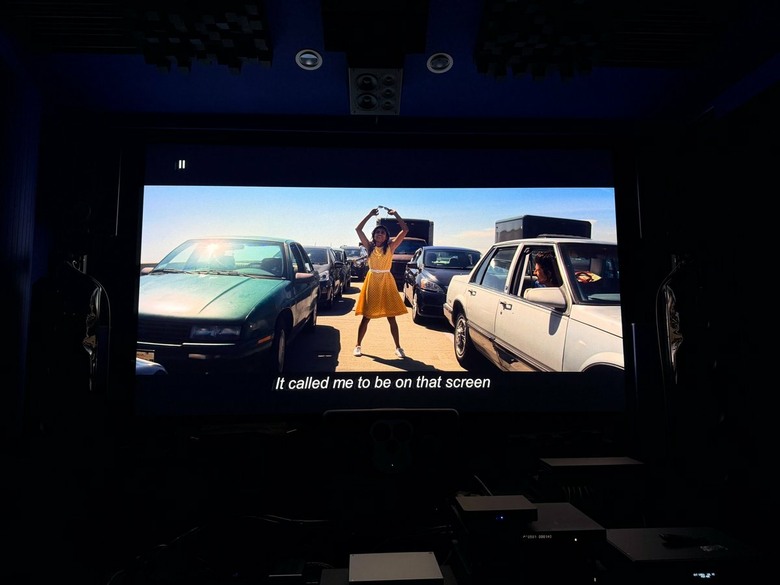

在ULTIMA進駐丹爸影音實驗室之後，無論是自娛還是娛人，丹爸大概播放了不下30次的《樂來越愛你》。在影像上，開場歌舞有許多純色的車子，金屬保險桿和陽光閃耀 。ULTIMA不僅能明確地刻劃出烤漆與金屬的質感，在導演POV的第一人稱高速動態攝影表達手法，ULTIMA穩穩呈現每一個畫面，每一位舞者，和舞者的每一個動作！在ULTIMA的演繹下，眼前的場景無論大小聲細節豐富的表現讓我們可以分出前後場！

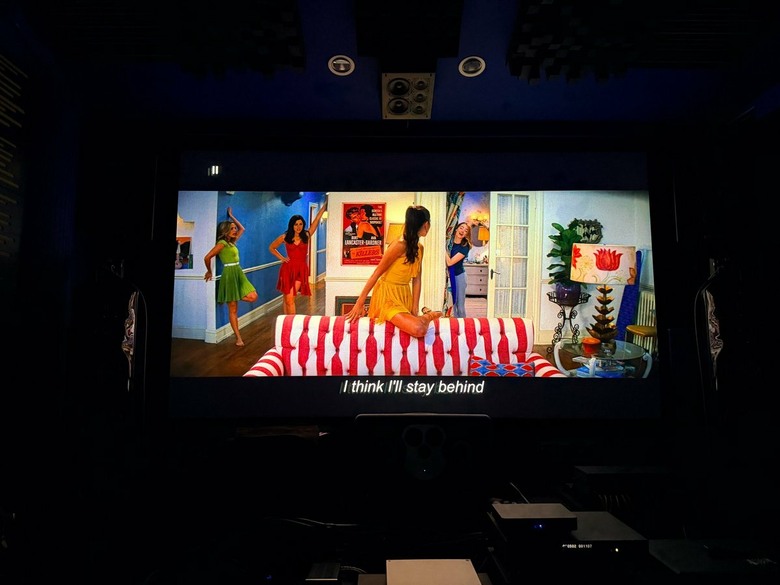

人聲的表現上，在第二章四位美女的載歌載舞更不可錯過 ！我們能讓聽到歌唱時每一位女孩的「嘴唇」、「口型」、「共鳴」和「發聲方式」，彷彿歌者就在布幕前演唱。而且她們在房間左右四處遊走，每到之處都有微小的環境音效，ULTIMA能夠以最自然，不忙不亂地將這些音量不大但十分有戲的聲音配合著主體恰如其分地清晰呈現，厲害！
在這張實拍我們可以看到派對來賓的各種皮膚顏色、在現場燈光下反射出來的肉感和LA小姐姐健康的皮膚光澤。本章節有一段豪宅游泳池畔來賓唱嗨了開始在游泳池跳水，因為背景夠黑，我們能聽到大量水花就從螢幕飛濺而出，從右環繞聲道飛越到右後環繞聲道，過癮極了！
▲ 【樂來越愛你】La La Land 10 周年限定預告（CatchPlayMovies）
――――――
【丹爸總結：不只追求影音最好的現在，更開啟影音最好的未來】
史上第一台電池供電的 4K UHD 影音播放光碟機，先把電源的「乾淨」做到極致；史上第一台可以外接 10 MHz 參考鐘的 4K UHD 影音播放光碟機，當把「精準」交給外部參考時鐘這一座鐘——光碟轉盤、SW Ultimate 交換機、Evo Stream 串流伺服器一起聽同一個拍子，「訊源全系統一座鐘」就此成真。讓各個超級樂手第一次有了總指揮！
放進 AES/EBU 架構，ULTIMA能透過參考鐘給下游一個乾淨、可同步的源頭，下游同步鎖定時路徑可以位元透明；放進 AoIP 架構，只要 PTP leader 也綁上同一座鐘，從訊源到每一台 DAC 就能一鐘到底。影音分流卻系出同源，畫面要的「穩」、聲音要的「準」，都從同一個源頭開始。
從分體式電池供電、元件隔離艙到內建精準度10倍於UDP 900 MK2的軍用級別時鐘，ULTIMA近乎吹毛求疵地把訊源端的時序、雜訊與連結穩定度再往前推上了嶄新的境界；當然，若要發揮ULTIMA的全部實力，系統主人更可以為ULTIMA備齊全數位多聲道傳輸架構。Magnetar ULTIMA絕對是為追求最極致影音體驗的發燒友而生！ULTIMA要帶給玩家的不僅僅是一台超級多媒體播放機，更是要帶進一套全新的系統組件架構！ULTIMA絕對能帶給您「眼未曾見，耳未曾聽」的影音新視界！
有什麼想法嗎？歡迎留言給丹爸～
