●通過80PLUS金牌認證轉換效率
●全模組化設計，採用壓紋線材
●提供2個EPS 4+4P接頭，支援高階Intel/AMD處理器及主機板平台
●提供1條12V-2×6模組化線材，相容ATX 3.1&PCIe Gen 5.1，支援新款顯示卡，插入插座的部分改為灰色，方便使用者判斷是否完全插入插座
●T-GUARD主動GPU防護，在12V-2×6模組化線材的顯示卡端接頭附近線材內安裝溫度感測器，當線路溫度過高時會進行主動降載
●採用主動功率因數修正、半橋諧振及12V同步整流，單路12V輸出搭配DC-DC轉換3.3V/5V/-12V，使12V可用功率最大化，並改善各輸出電壓交叉調整率
●13.5公分FDB軸承風扇搭載HybridCool智慧控制，於低負載/溫度下自動停止轉動，負載/溫度提高後採溫控運轉，在散熱效能與靜音中取得平衡
●全日系電容
輸出接頭數量：
ATX 20+4P：1個
EPS 4+4P：2個
12V-2×6：1個
PCIE 6+2P：4個
SATA：8個
大4P：4個
▼外盒正面有商標、80PLUS金牌認證、名稱、輸出功率、外觀圖、雙色連接器/PCIe Gen 5.1&ATX 3.1圖示、全模組化圖示、日系電容圖示、智慧風扇圖示、T-GUARD圖示
▼外盒背面有商標、80PLUS金牌認證、名稱、輸出功率、特色、轉換效率圖表、風扇噪音VS輸出功率圖表、輸入/輸出規格表、產品規格表、接頭外觀/數量/線路長度配置圖
▼外盒上側面有商標、80PLUS金牌認證、名稱、輸出功率。外盒下側面有多國語言特色說明、注意事項、產品/廠商資訊、產地(中國)、加州65號法案警告、認證標誌、回收資訊、QR碼連結、條碼
▼外盒左/右側面有商標、外觀圖、80PLUS金牌認證、名稱、輸出功率

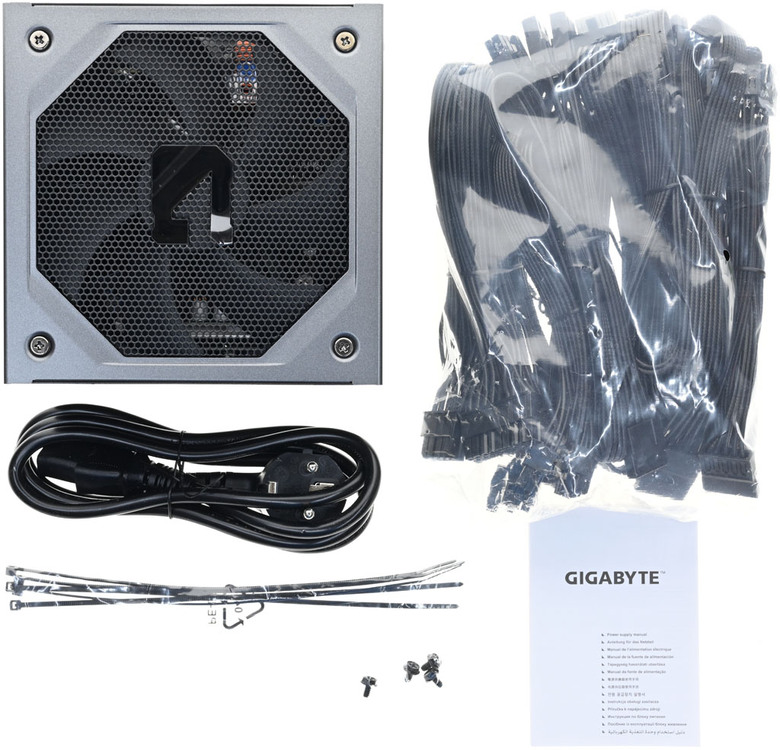

▼包裝內容有電源、交流電源線、塑膠束帶、固定螺絲、壓紋模組化線材、多國語言使用手冊
▼電源尺寸150×150×86mm

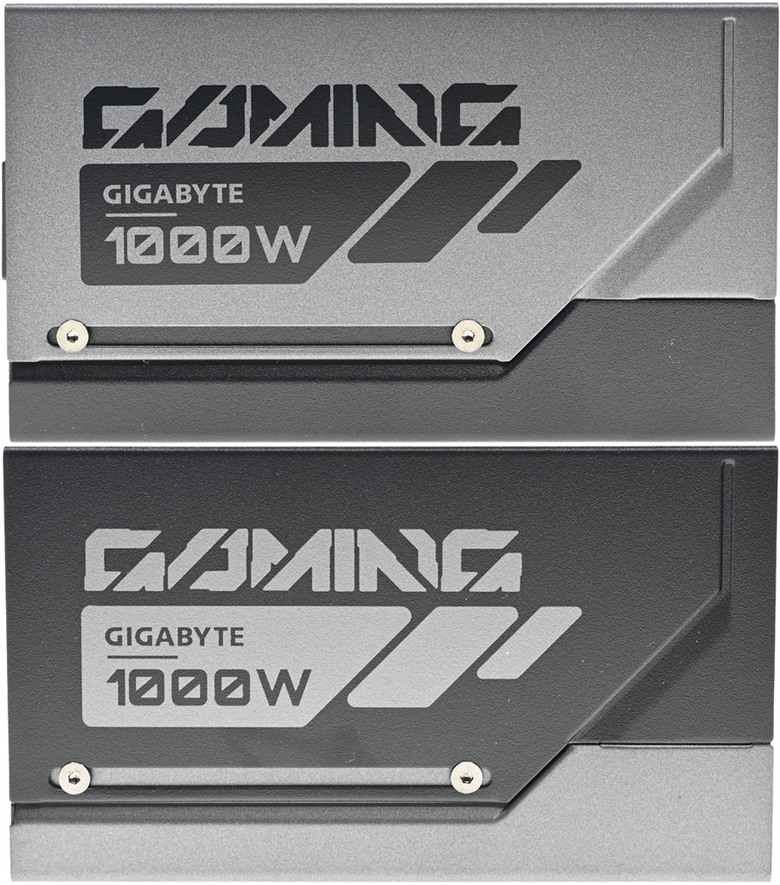

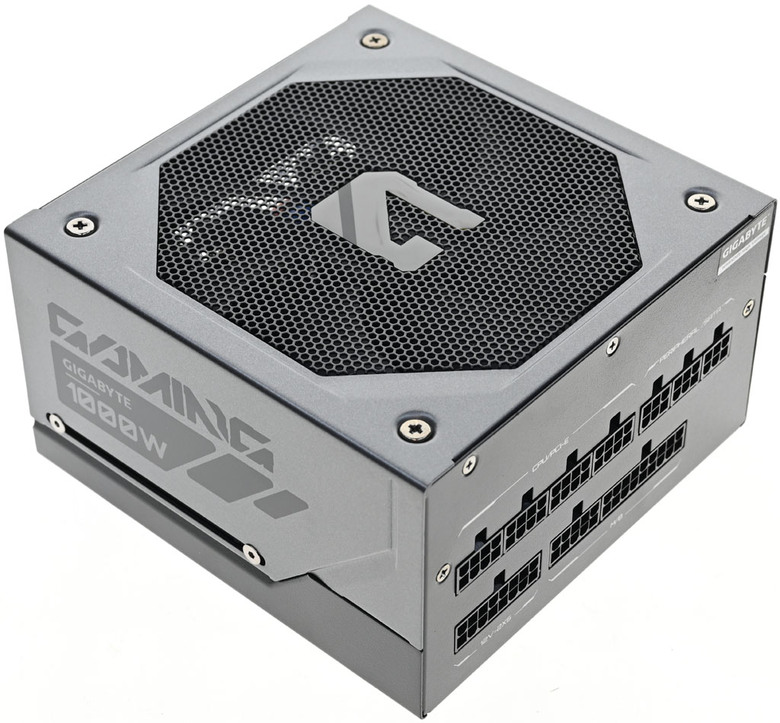

▼側邊外殼有雙色造型設計，裝飾圖樣內有系列名稱、商標、輸出功率

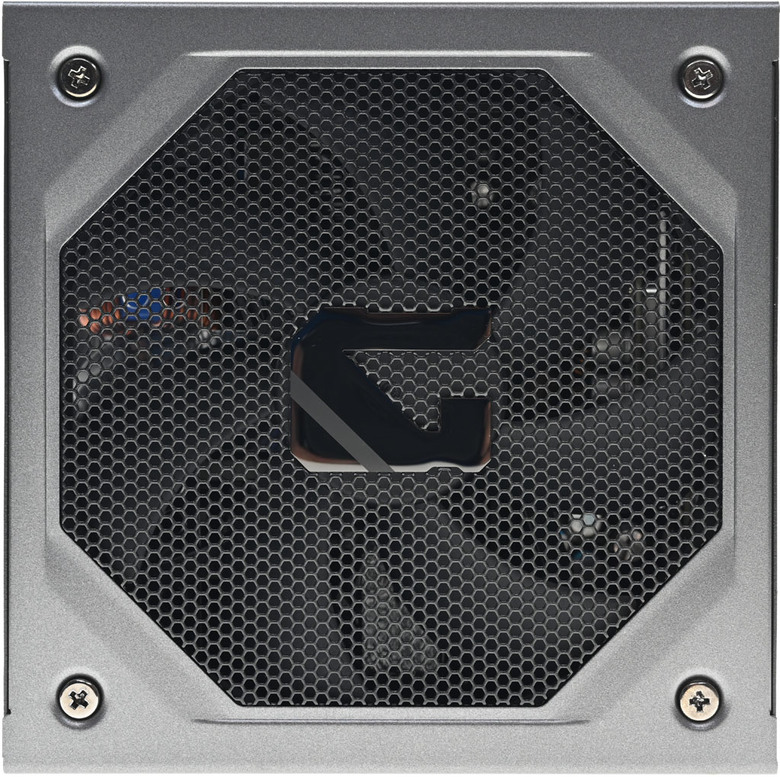

▼安裝在內側的八角形風扇護網中間有系列標誌鏡面銘牌
▼電源背面標籤有商標、名稱、系列、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、廠商資訊、產地(中國)、警告訊息、認證標誌、條碼、80PLUS金牌認證
▼電源出風口處設有電源總開關及交流輸入插座

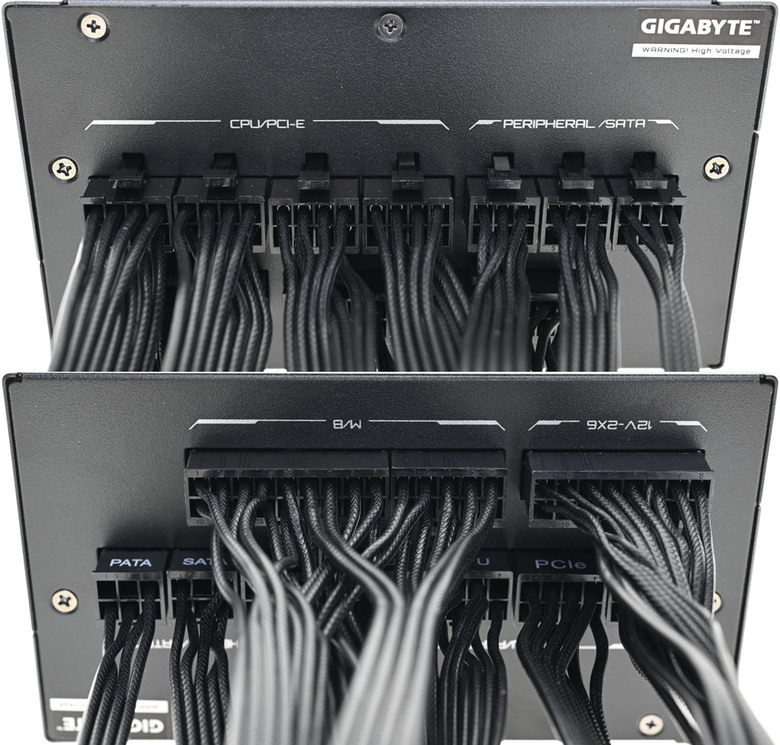

▼模組化線組輸出插座有名稱標示

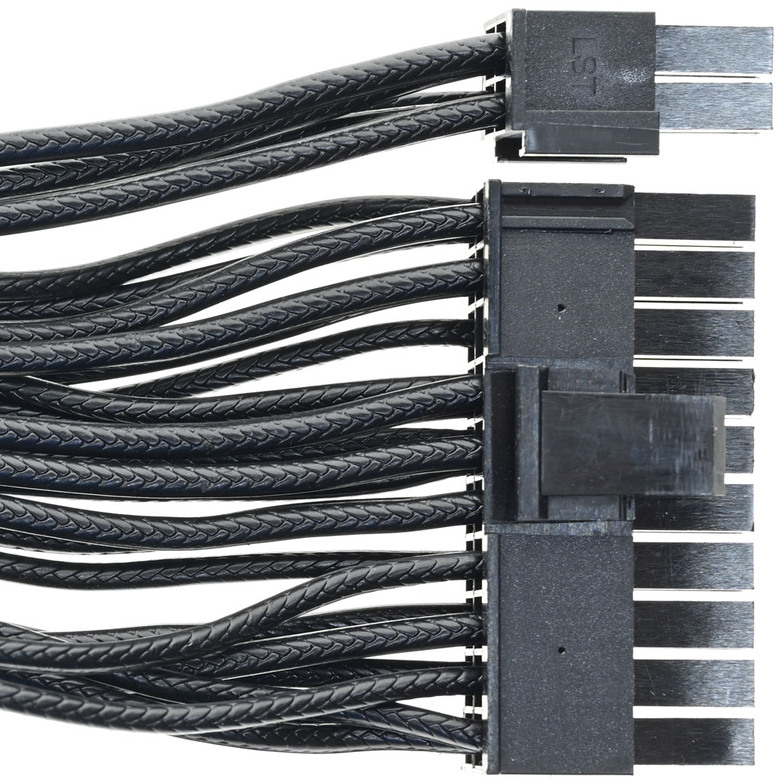

▼1條主機板電源模組化線路提供1個ATX 20+4P接頭，線路長度61公分

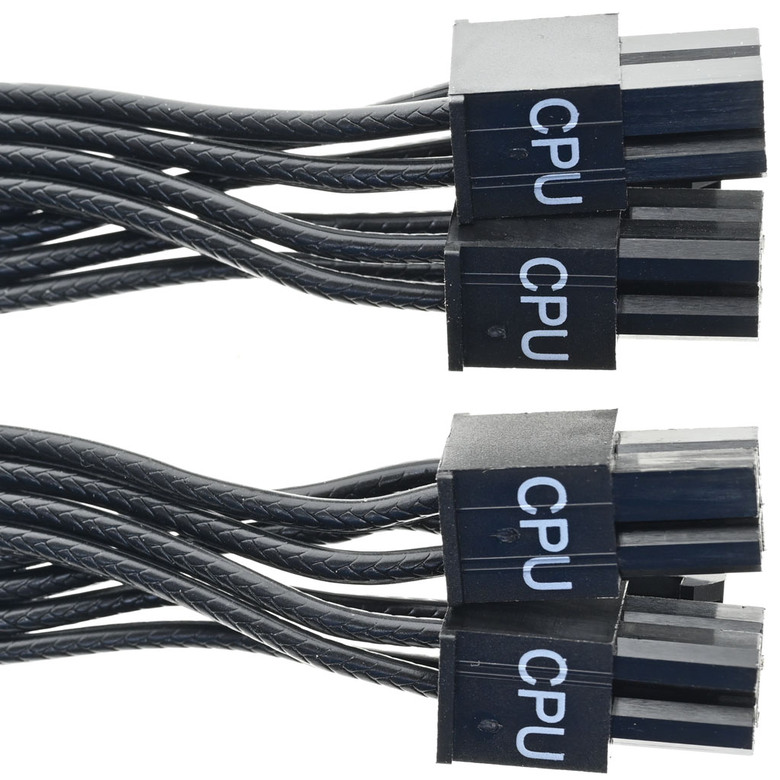

▼2條處理器電源模組化線路提供2個EPS 4+4P接頭，線路長度59.5公分
▼2條顯示卡電源模組化線路提供4個PCIE 6+2P接頭，至第一個接頭線路長度59.5公分，接頭間線路長度15公分

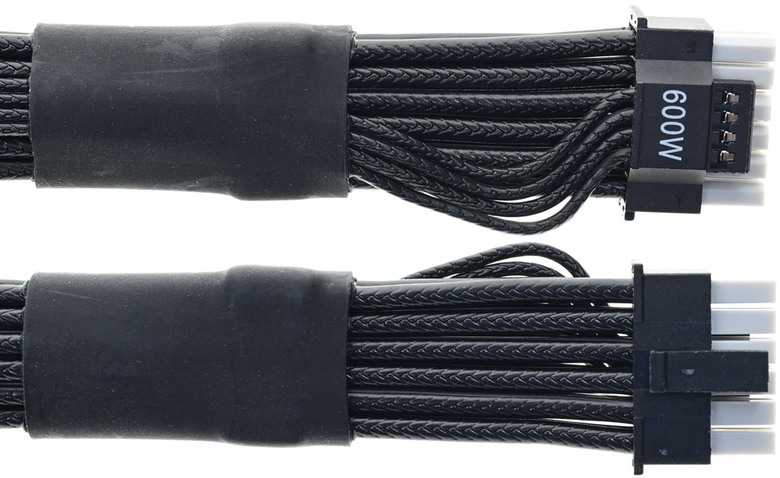

▼1條12V-2×6模組化線路，線路長度69公分，接頭標示600W，插入插座的部分改為灰色，方便使用者判斷是否完全插入插座，距離接頭6公分處包覆熱縮套管
▼12V-2×6接頭外殼側面有H++標示

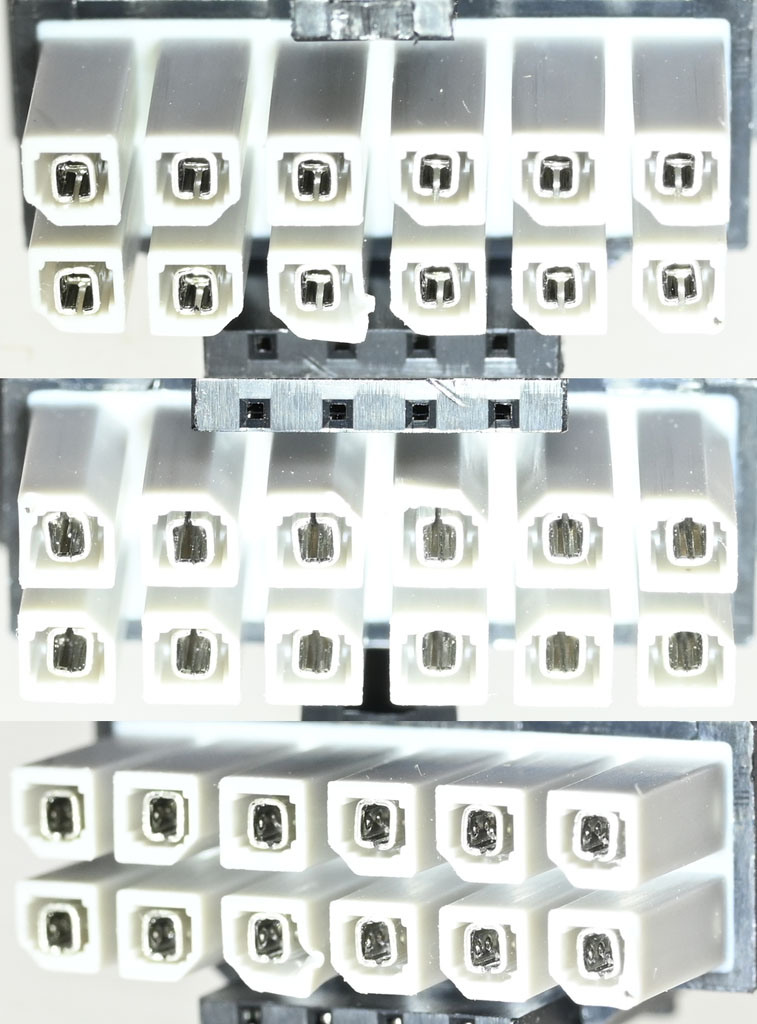

▼12V-2×6接頭內部金屬連接器的樣式如下圖所示
▼將12V-2×6線材靠近顯示卡端接頭部分的熱縮套管切開，內部金屬板夾住兩條排線，金屬板連接溫度感測頭
▼12V-2×6模組化線路使用16pin Molex Mini-Fit Jr.連接器連接電源供應器
▼2條SATA模組化線路提供8個直式SATA接頭，至第一個接頭線路長度60公分，接頭間線路長度15公分
▼1條大4P模組化線路提供4個直式大4P接頭，至第一個接頭線路長度50公分，接頭間線路長度15公分
▼將所有模組化線路插上的樣子

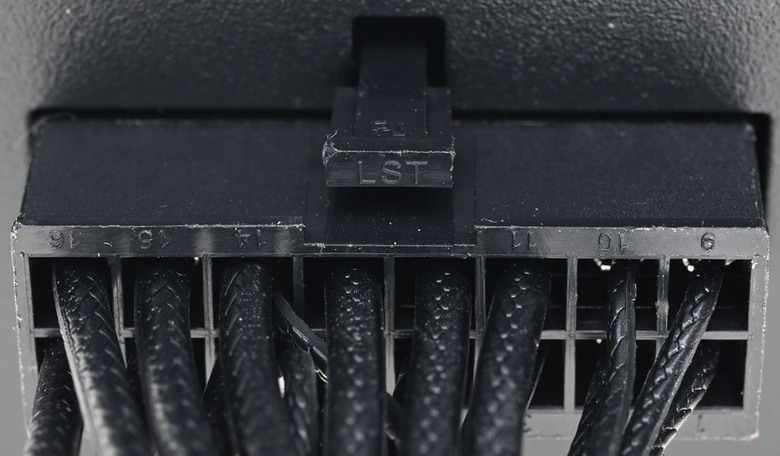

▼12V-2×6模組化線路電源端16pin Molex Mini-Fit Jr.接頭連接處近照

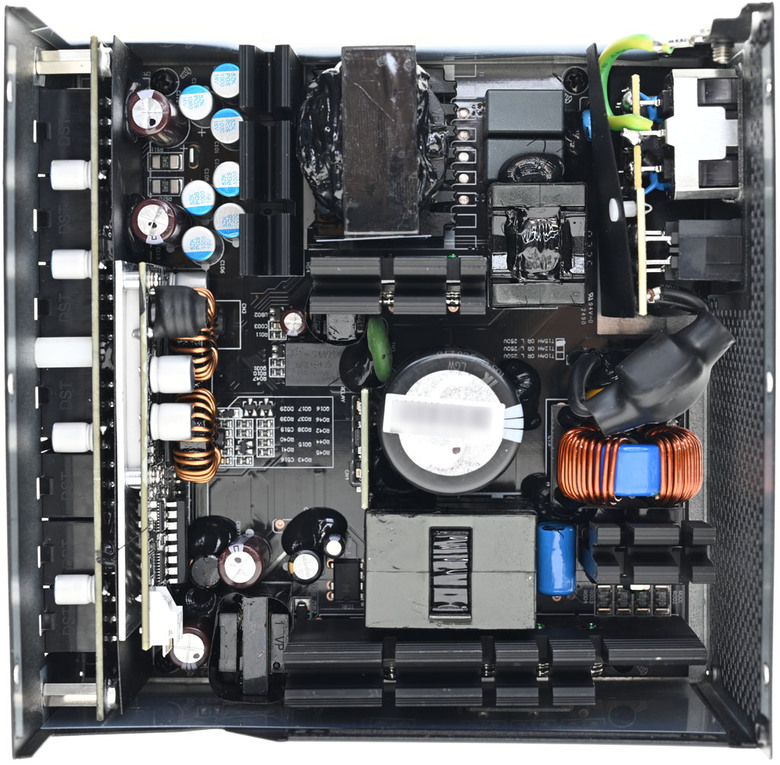

▼內部結構及使用元件說明簡表
▼採用一次側主動功率因數修正及半橋諧振，二次側12V同步整流，並經由DC-DC轉換3.3V/5V/-12V
▼採用HONG HUA HA13525H12SF-Z風扇，並設置氣流導風片

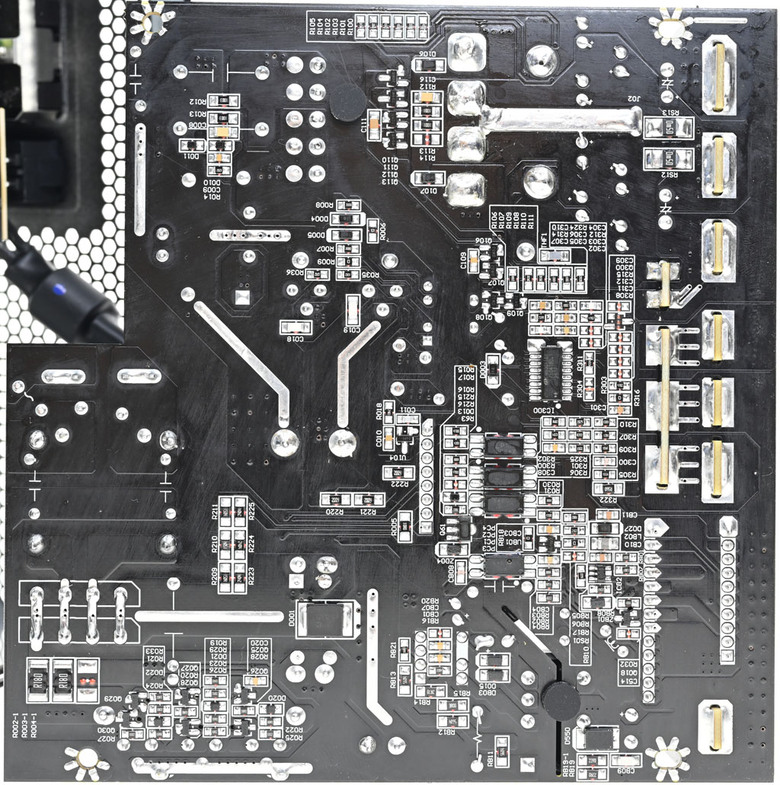

▼主電路板背面焊點整體做工良好，部分大電流線路有敷錫

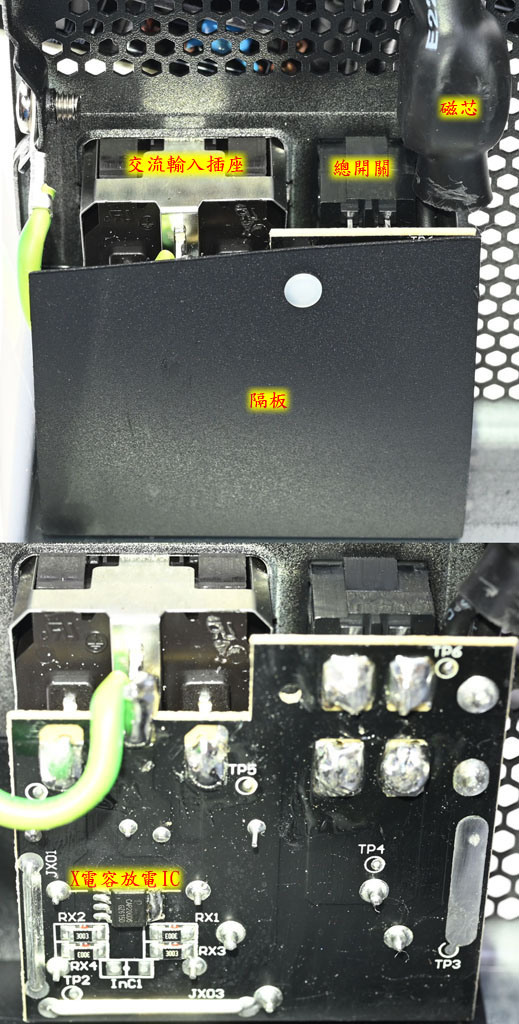

▼交流輸入插座及總開關加上小電路板並覆蓋隔板，磁芯有包覆套管，小電路板背面有X電容放電IC及電阻
▼小電路板正面有X電容CX1/CX2、Y電容CY1/CY2、共模電感CM1
▼主電路板輸入保險絲有包覆套管，突波吸收器未包覆套管，共模電感CM2下方有X電容CX3及Y電容CY3/CY4

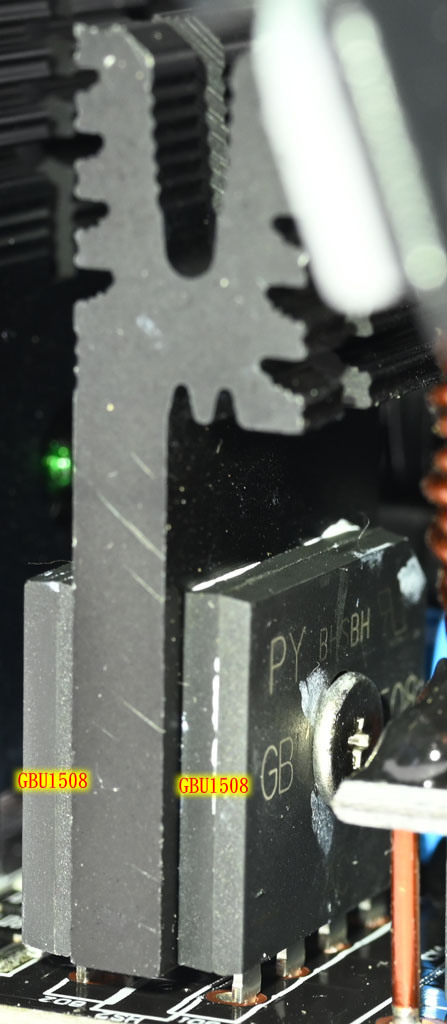

▼2個GBU1508橋式整流器之間加上散熱片
▼APFC散熱片上面有3個CHINA RESOURCES MICROELECTRONICS華潤微電子CRJF125N60G2F全絕緣封裝MOSFET及1個SANAN三安半導體SDS065J010C3二極體
▼APFC控制子卡的CHAMPION虹冠電子CM6500UNX及CM03AX負責APFC電路控制

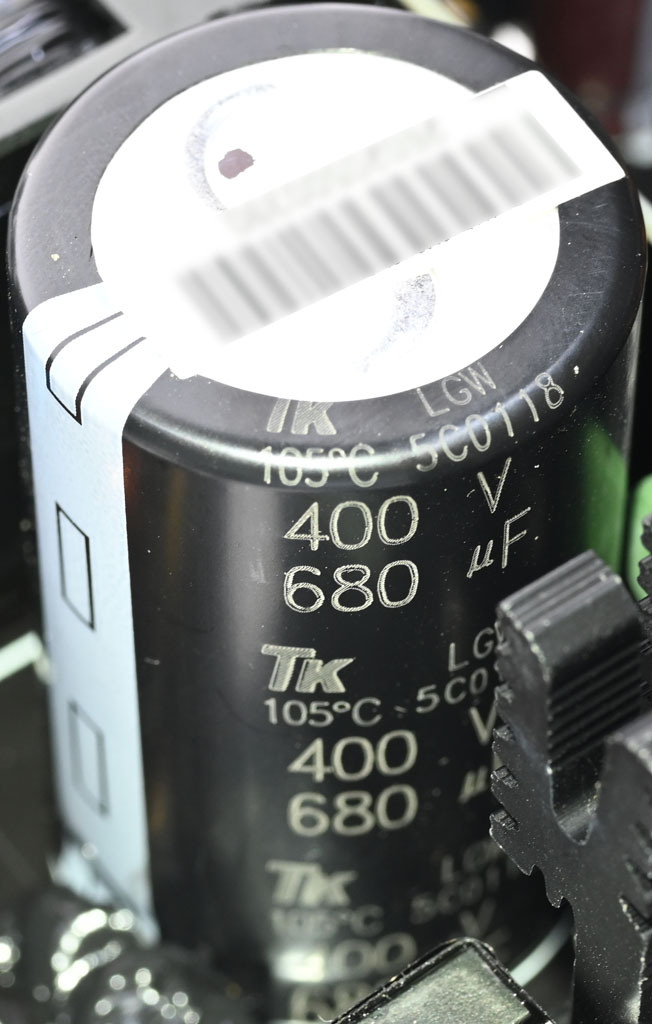

▼APFC電容採用TK 400V 680µF LGW系列105℃電解電容

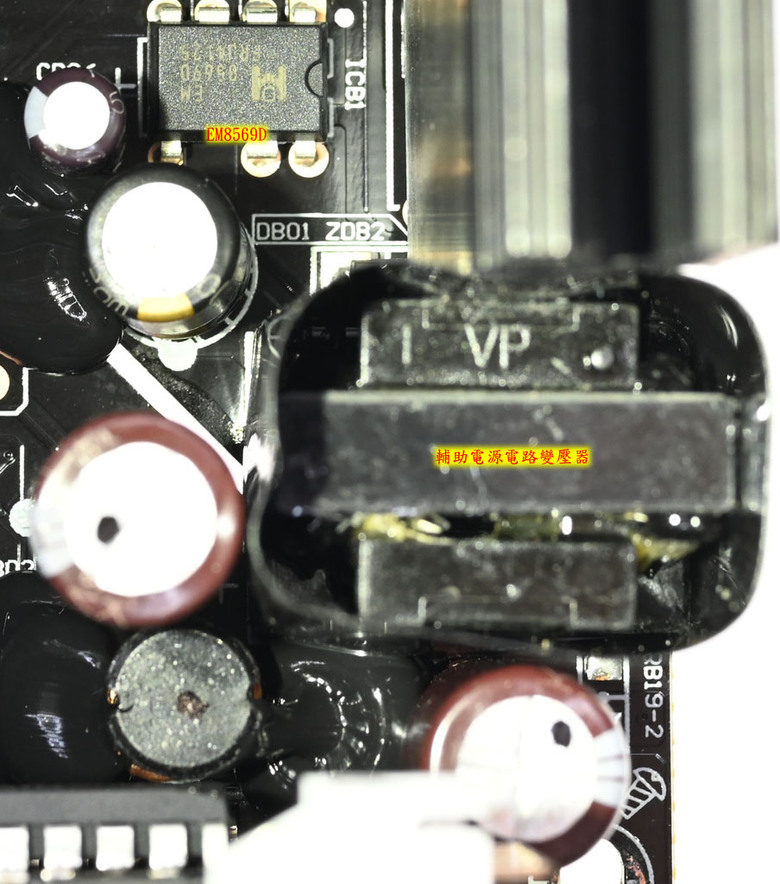

▼EXCELLIANCE MOS杰力科技EM8569D為輔助電源電路一次側整合IC，輔助電源電路變壓器包覆黑色聚酯薄膜膠帶
▼PINGWEI平偉PS1060L輔助電源電路二次側整流二極體在主電路板背面

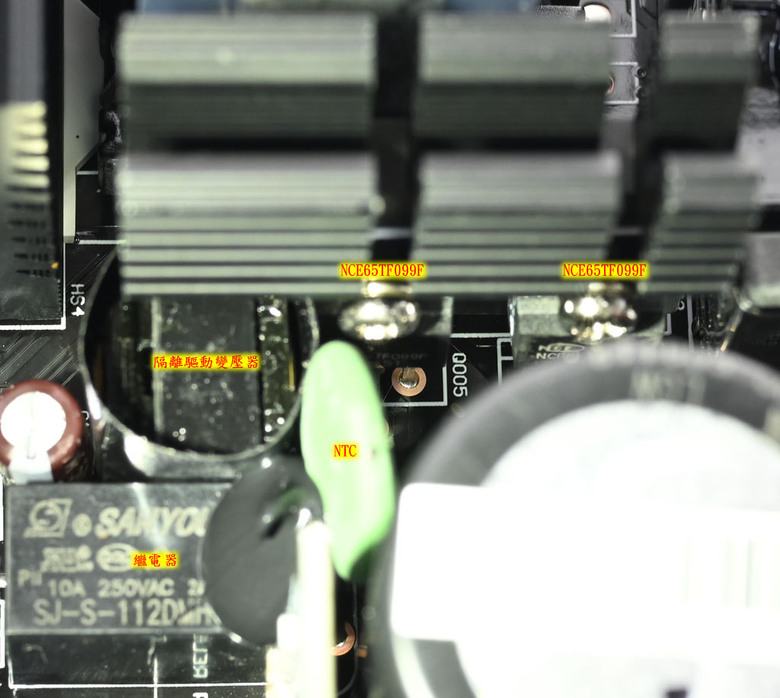

▼一次側散熱片上面有2個無錫新潔能NCE65TF099F全絕緣封裝MOSFET，隔離驅動變壓器包覆黑色聚酯薄膜膠帶，NTC熱敏電阻用來抑制輸入湧浪電流，電源啟動後會使用繼電器將其短路，去除NTC所造成的功耗損失
▼1個諧振電感及2個諧振電容組成一次側諧振槽
▼主電路板正面的二次側12V同步整流MOSFET透過導熱墊片接觸散熱片
▼主電路板背面的CHAMPION虹冠電子CM6901T6X負責一次側諧振及二次側同步整流控制
▼二次側區域的TK固態電容及電解電容，主電路板正面及背面共有4個用於偵測12V電流的分流器
▼3.3V&5V DC-DC/電源管理/微控制器子卡正面左側有NUVOTON新唐MS51FB9AE微控制器、ANPEC茂達APW7159C雙通道同步降壓PWM控制器、WELTREND偉詮WT7527RT電源管理IC(監控輸出電壓/電流、接受PS-ON信號控制、產生Power Good信號)。子卡正面右邊有環形電感、柱狀電感、TK固態電容、3.3V/5V DC-DC MOSFET(POTENS博盛半導體PDC39F2BX)。子卡背面使用導熱墊片接觸散熱片
▼模組化插座板背面覆蓋隔板，正面插座之間設置TK固態電容及電解電容，加強輸出濾波/退耦效果，正面右側紅框處為-12V DC-DC轉換IC
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南
▼空載功耗

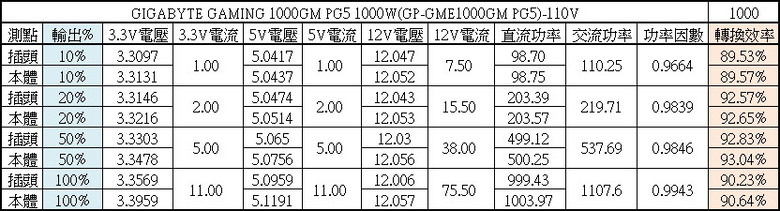

▼20%/50%/100%輸出轉換效率分別為92.57%/92.83%/90.23%，符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
▼10%/20%/50%/100%輸出的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出下功率因數為0.9846，滿足80PLUS金牌認證要求50%輸出下功率因數大於0.9
▼綜合輸出負載測試，輸出54%時3.3V/5V電流達14A以後就不再往上加，3.3V/5V/12V電壓記錄如下表
▼綜合輸出8%至100%之間3.3V輸出電壓最高與最低點差異為52.3mV

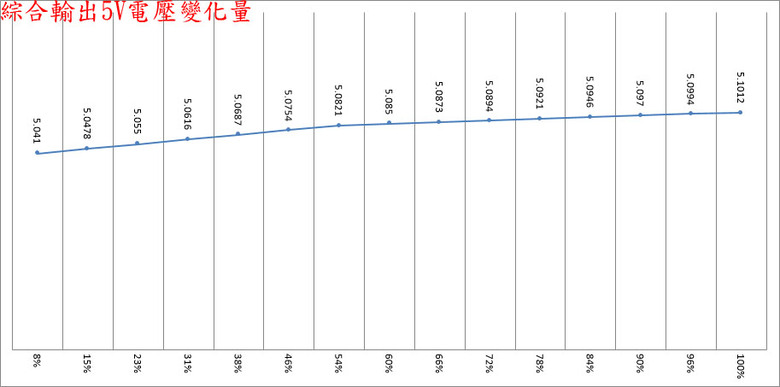

▼綜合輸出8%至100%之間5V輸出電壓最高與最低點差異為60.2mV

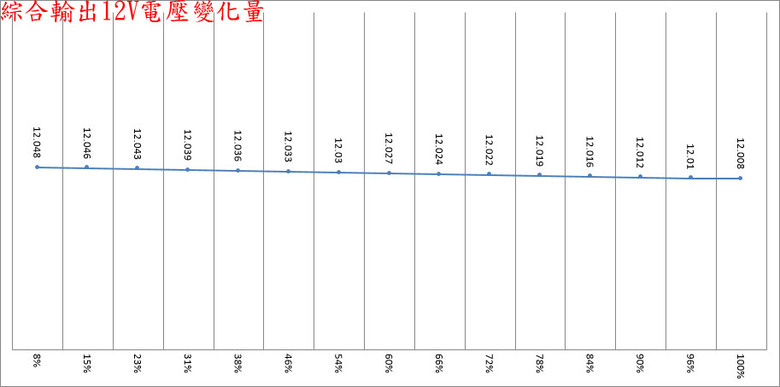

▼綜合輸出8%至100%之間12V輸出電壓最高與最低點差異為40mV
▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)

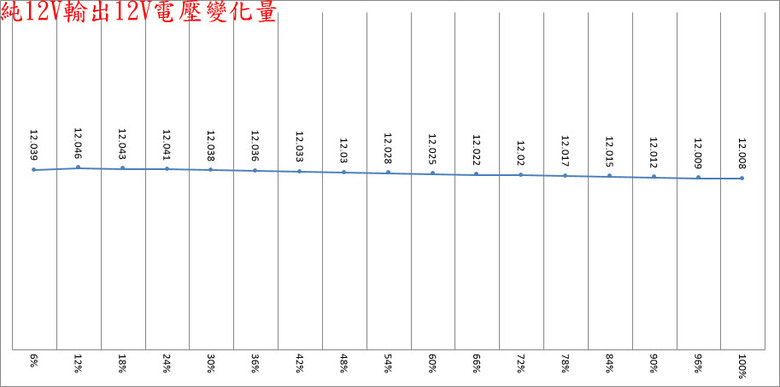

▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表

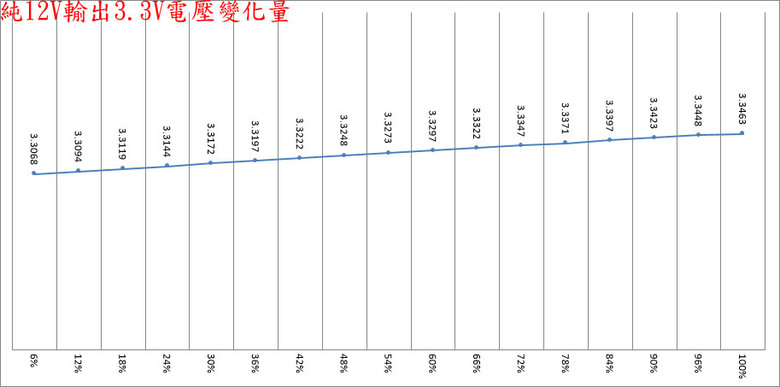

▼純12V輸出6%至100%之間3.3V輸出電壓最高與最低點差異為39.5mV
▼純12V輸出6%至100%之間5V輸出電壓最高與最低點差異為38.3mV
▼純12V輸出6%至100%之間12V輸出電壓最高與最低點差異為38mV

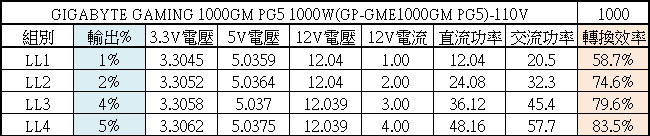

▼12V低輸出轉換效率測試，輸出12V/1A效率58.7%，輸出12V/2A效率74.6%，輸出12V/3A效率79.6%，輸出12V/4A效率83.5%
▼電源PS-ON信號啟動後直接3.3V/14A、5V/14A、12V/73A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0ms)時，12V上升時間4ms，5V上升時間4ms，3.3V上升時間4ms

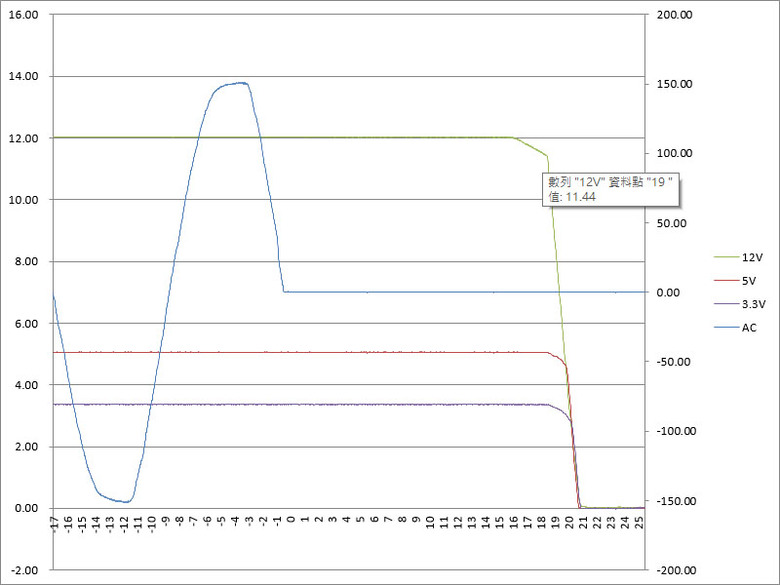

▼3.3V/14A、5V/14A、12V/73A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0ms)時，12V於17ms開始下降，19ms降至11.44V(圖片中資料點標籤)
以下波形圖，CH1黃色波形為12V電壓波形，CH2藍色波形為5V電壓波形，CH3紫色波形為3.3V電壓波形
▼輸出無負載的漣波

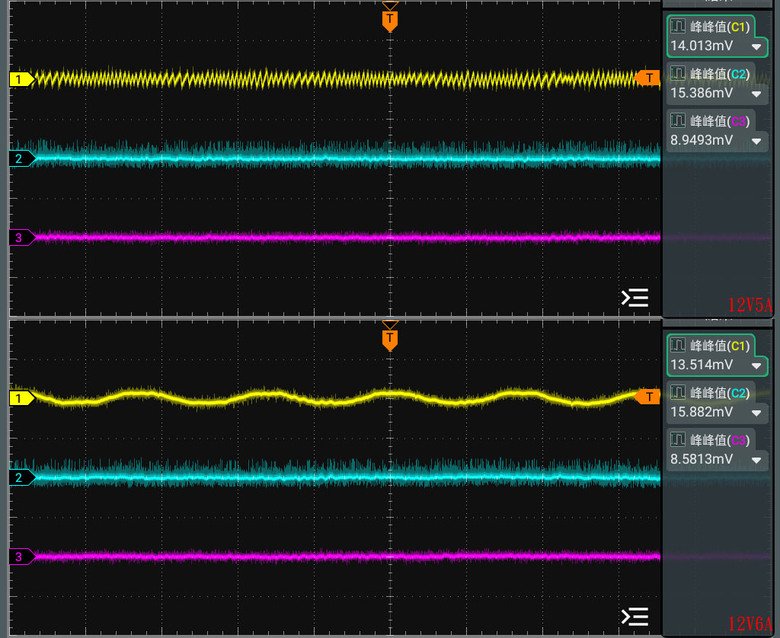

▼輸出12V/5A(上圖)及輸出12V/6A(下圖)的漣波

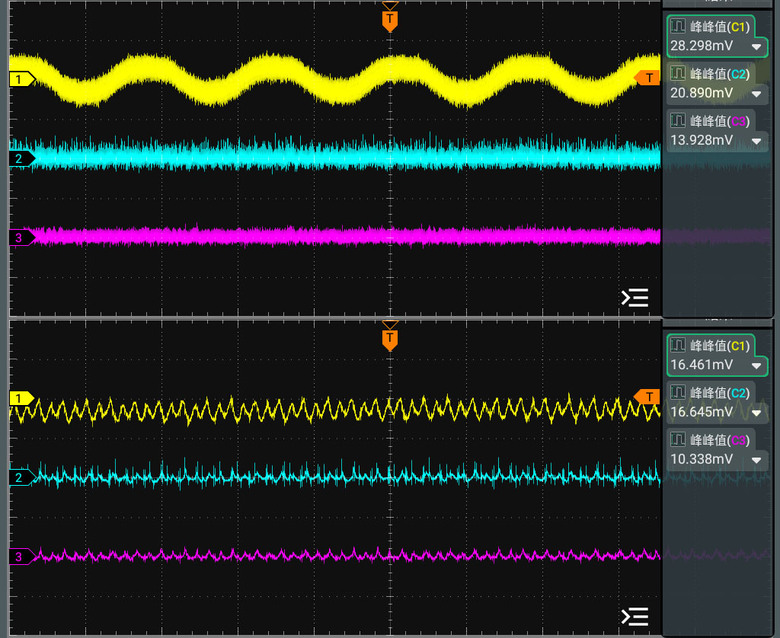

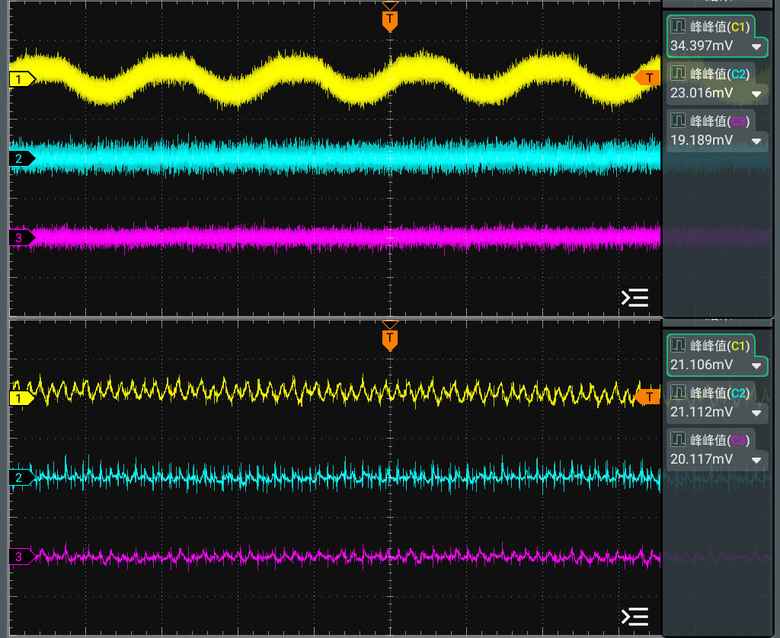

▼於3.3V/14A、5V/14A、12V/73A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為34.397mV/23.016mV/19.189mV，高頻漣波分別為21.106mV/21.112mV/20.117mV
▼於12V/83A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為28.298mV/20.89mV/13.928mV，高頻漣波分別為16.461mV/16.645mV/10.338mV
▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度260.25mV，同時造成5V產生99.48mV、3.3V產生94.88mV的變動

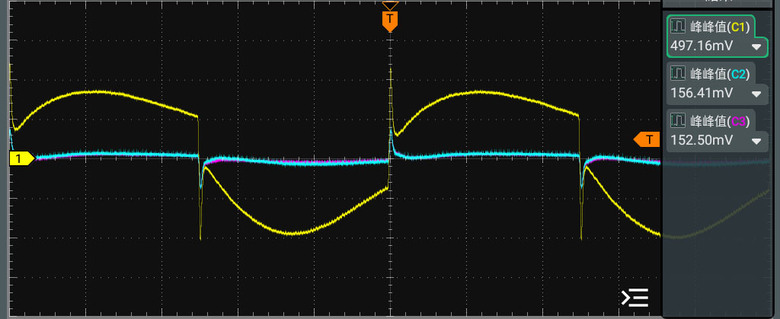

▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度497.16mV，同時造成5V產生156.41mV、3.3V產生152.5mV的變動

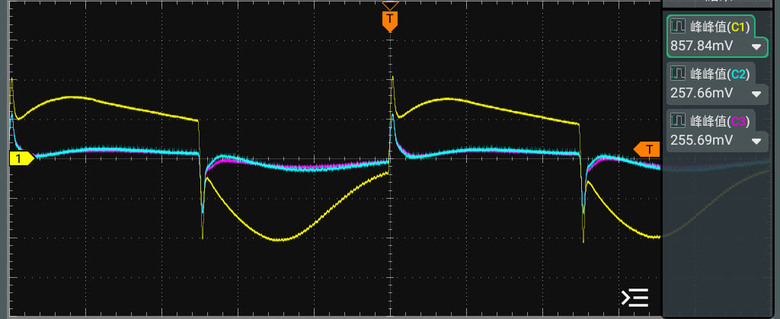

▼12V啟動動態負載，變動範圍10A至66A，維持時間500微秒，最大變動幅度857.84mV，同時造成5V產生257.66mV、3.3V產生255.69mV的變動

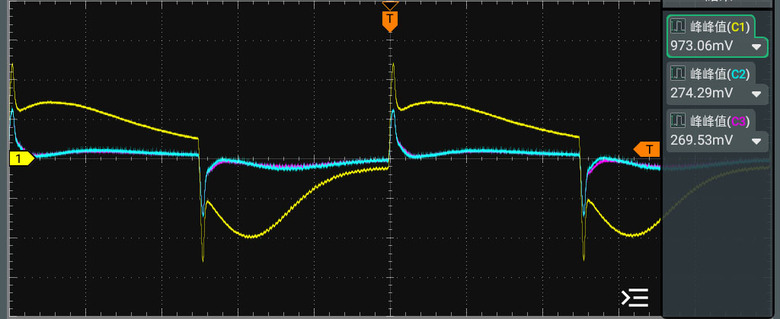

▼12V啟動動態負載，變動範圍20A至83A，維持時間500微秒，最大變動幅度973.06mV，同時造成5V產生274.29mV、3.3V產生269.53mV的變動
▼電源供應器滿載輸出下內部的紅外線熱影像圖

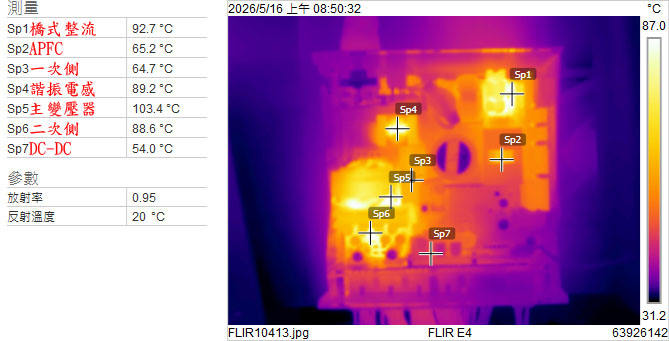

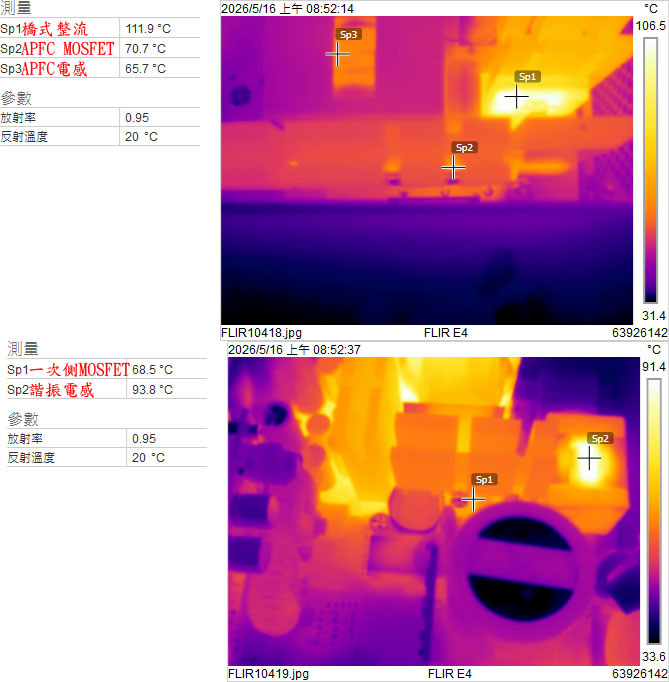

▼電源供應器滿載輸出下橋式整流/APFC MOSFET/APFC電感(上圖)及一次側MOSFET/諧振電感(下圖)的紅外線熱影像圖

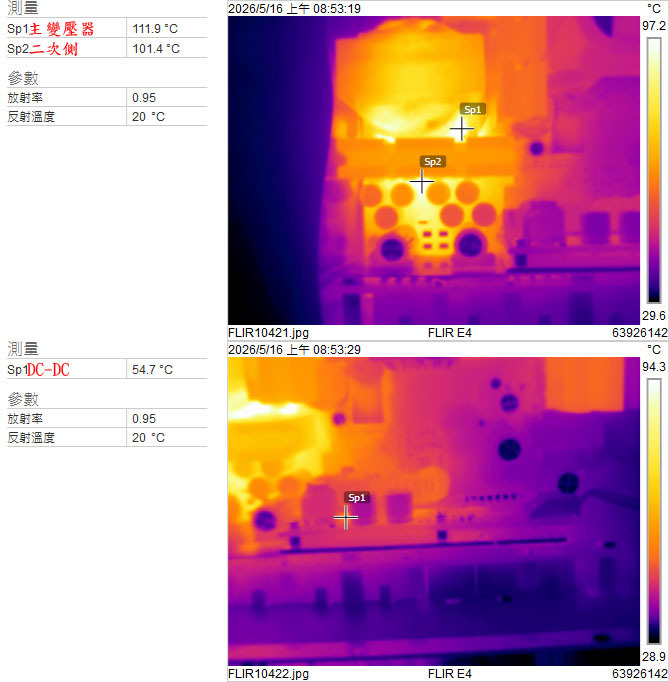

▼電源供應器滿載輸出下主變壓器/二次側(上圖)及DC-DC(下圖)的紅外線熱影像圖

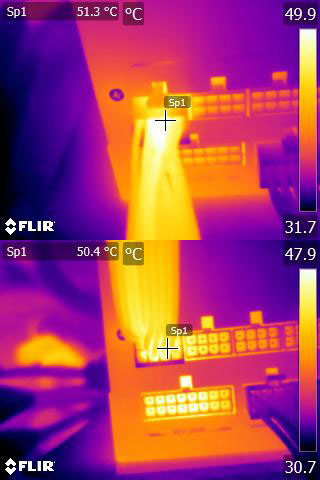

▼EPS 4+4P連續輸出28A(336W)10分鐘後的電源端模組化接頭紅外線熱影像圖
▼單條雙接頭PCIE 6+2P連續輸出21A(252W)10分鐘後的電源端模組化接頭紅外線熱影像圖

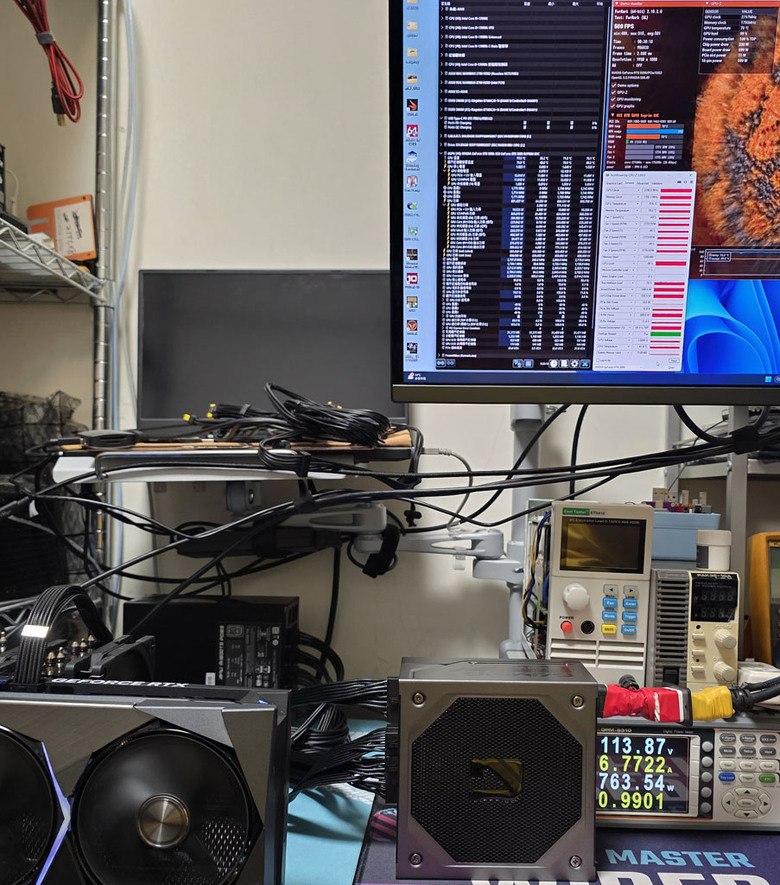

▼用隨附的12V-2×6模組化線材連接MSI GEFORCE RTX 5090 32G SUPRIM SOC進行測試

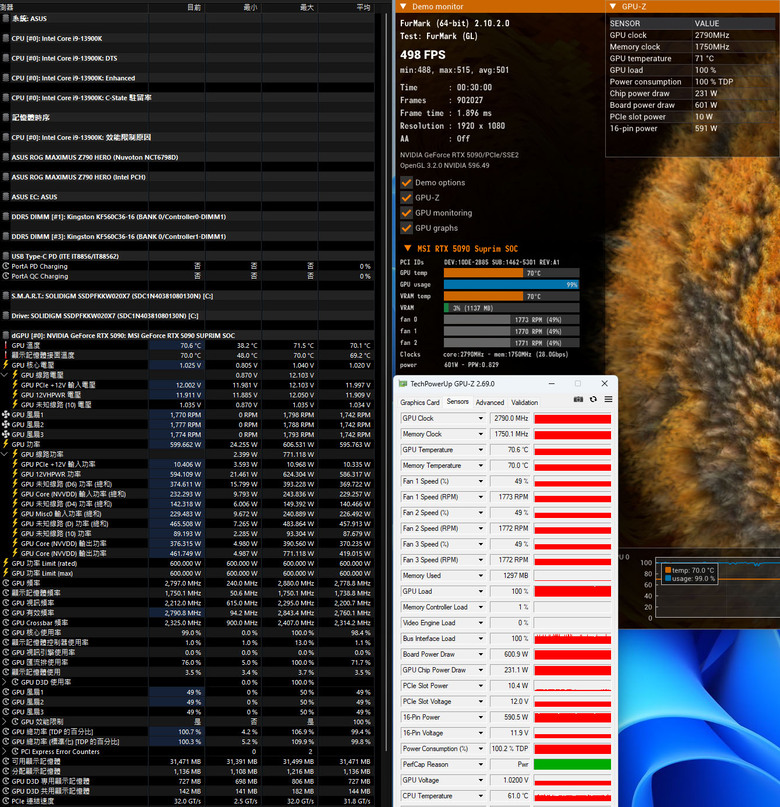

▼執行FURMARK 30分鐘後的HWiNFO感測器頁面、GPU-Z Sensors頁面、FURMARK畫面
▼執行FURMARK 30分鐘後顯示卡端插頭(左上/右上)及電源端插頭(左下/右下)的紅外線熱影像圖
▼原廠T-GUARD動作模式，當12V-2×6線材靠近顯示卡端接頭的溫度達到80℃時，會將12V-2×6的S3/S4強制從COM(600W定義)變開路(150W定義)，CPU/主機板/周邊裝置維持正常供電。下面影片中，將12V-2×6線材的金屬板取出，貼上外部溫度感測頭，於顯示卡跑FURMARK時加熱金屬板。中間下方儀表左邊是12V-2×6的6條12V總電流，中間是外部溫度感測頭的溫度，右邊是電源供應器的輸入交流電壓/電流/總功率。當外部溫度感測頭溫度達到80℃時，可以看到運作FURMARK的螢幕變黑，顯示卡風扇停止運轉，電流降至接近0，交流總功率降低至待機狀態表示電源供應器還在運作。過了幾秒後顯示卡風扇恢復運轉，電流稍微增加，但螢幕仍舊沒有畫面，這時要重新啟動電腦才能恢復運作
▼重新開機後進入事件檢視器，可以看到觸發大量nvlddmkm顯示卡驅動錯誤及Kernel-Power電腦未正常關機意外啟動錯誤

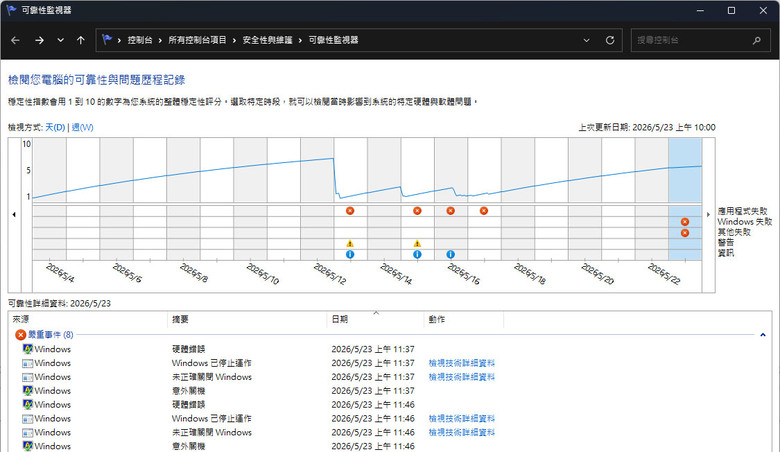

▼可靠性監視器也會記錄下硬體錯誤、Windows已停止運作、未正確關閉Windows、意外關機的錯誤，因為進行兩次測試，所以同一天內會有2組不同時間點的記錄
本體及內部結構心得小結：
○全模組化設計，採用壓紋線材。提供1個ATX 20+4P、2個EPS 4+4P、1個12V-2×6、4個PCIE 6+2P、8個直式SATA、4個直式大4P
○顯示卡端12V-2×6接頭插入插座的部分改為灰色，方便使用者判斷是否完全插入插座，靠近顯示卡端接頭的線材內部有溫度感測頭，線材連接電源使用16pin Molex Mini-Fit Jr.連接器
○八角形風扇護網安裝在內側，於低負載/溫度下風扇自動停止轉動，負載/溫度提高後採溫控運轉
○交流輸入插座及總開關的小電路板背面覆蓋隔板，保險絲/磁芯有包覆套管，突波吸收器未包覆套管
○主電路板背面焊點整體做工良好，部分大電流線路有敷錫
○採用一次側主動功率因數修正及半橋諧振、二次側同步整流輸出單路12V，搭配DC-DC轉換3.3V/5V/-12V
○APFC MOSFET採用華潤微電子，APFC二極體採用三安半導體，一次側MOSFET採用無錫新潔能，3.3V&5V DC-DC MOSFET採用博盛半導體。APFC及一次側MOSFET採用全絕緣封裝
○APFC電容使用TK，其他固態電容及電解電容使用TK
○二次側電源管理IC可偵測輸出電壓/電流是否在正常範圍，並加裝微控制器
各項測試結果簡單總結：
○20%/50%/100%輸出轉換效率分別為92.57%/92.83%/90.23%，符合80PLUS金牌認證要求
○功率因數修正，符合80PLUS金牌認證要求
○偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均未超出±5%範圍
○電源啟動至綜合全負載輸出狀態，12V上升時間4ms，5V上升時間4ms，3.3V上升時間4ms
○綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於17ms開始下降，19ms降至11.44V
○綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為34.397mV/23.016mV/19.189mV，於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為28.298mV/20.89mV/13.928mV
○12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度260.25mV
○12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度497.16mV
○12V動態負載測試，變動範圍10A至66A，維持時間500微秒，最大變動幅度857.84mV
○12V動態負載測試，變動範圍20A至83A，維持時間500微秒，最大變動幅度973.06mV
○熱機下3.3V過電流截止點27A(135%)，5V過電流截止點30A(150%)，12V過電流截止點109A(131%)
○當12V-2×6線材靠近顯示卡端接頭的溫度達到80℃時，12V-2×6的S3/S4強制從COM變開路，會導致顯示卡停止運作及螢幕輸出影像消失，要重新啟動電腦才能恢復運作，在Windows事件檢視器及可靠性監視器內也會留下關於顯示卡驅動程式錯誤的資訊
報告完畢，謝謝收看
