這次補上 CODA-5370！預計是繼承CGN5-AP，在2025年後逐漸普及的機種
CODA-5370其實跟真正旗艦的CODA-5310是同一個SoC，只是在WiFi晶片上閹割，並且大幅在散熱規模上「瘦身」，也算一種Cost Down，但某程度來說合理，至少比CGN5-AP的散熱面積比有比較大，而且WiFi晶片也不再是「貼著屁股」散熱。
屬於性價比和性能、成本的平衡產物。
一樣也是幸運取得報廢機器本體，但可惜當時沒多注意到照片沒拍好，導致有一晶片目前尚未得知，而報廢本體已經由親戚取走了，為本次拆解的遺憾與不足。
------------------------------------CODA-5370外觀------------------------------------
---------------------------------------主機板內容---------------------------------------

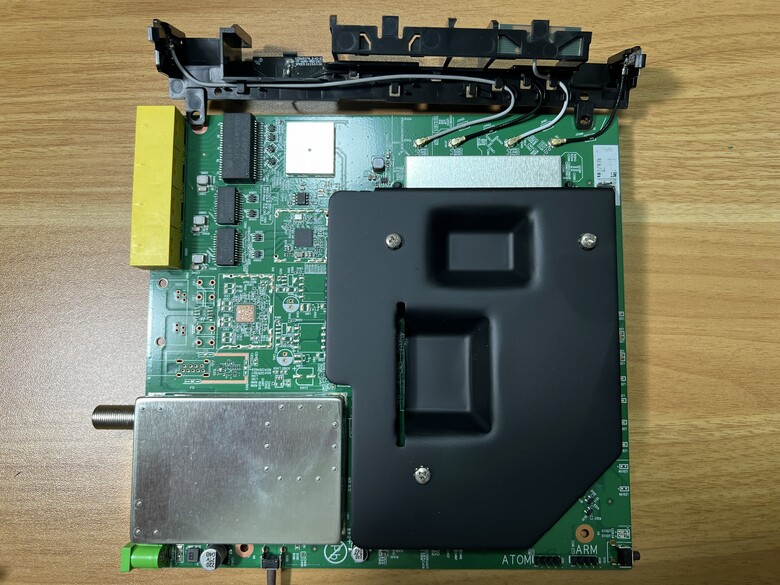

拆下來後能發現主機板跟天線是可以獨立取下，天線是模組化設計，天線的布局，其實中規中矩但布局非常合理
取下散熱器後......雖然跟CODA-5310比比較小，但也還能接受，這也是成本平衡後的結果。

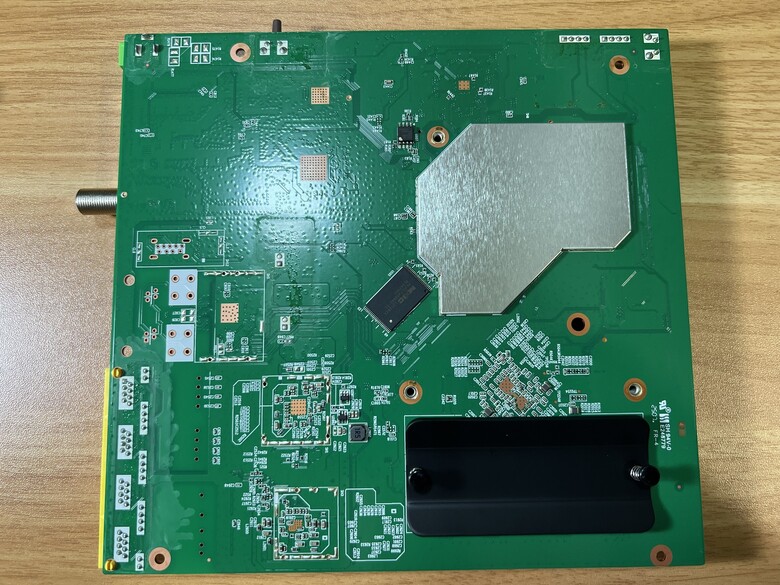

背面，在WiFi模組上功率發射部分有散熱片去「貼屁股散熱」(借用Geekerwan的調侃說法)
---------------------------------------晶片特寫與介紹---------------------------------------
####我們先看數據機的核心，也就是中央處理器####

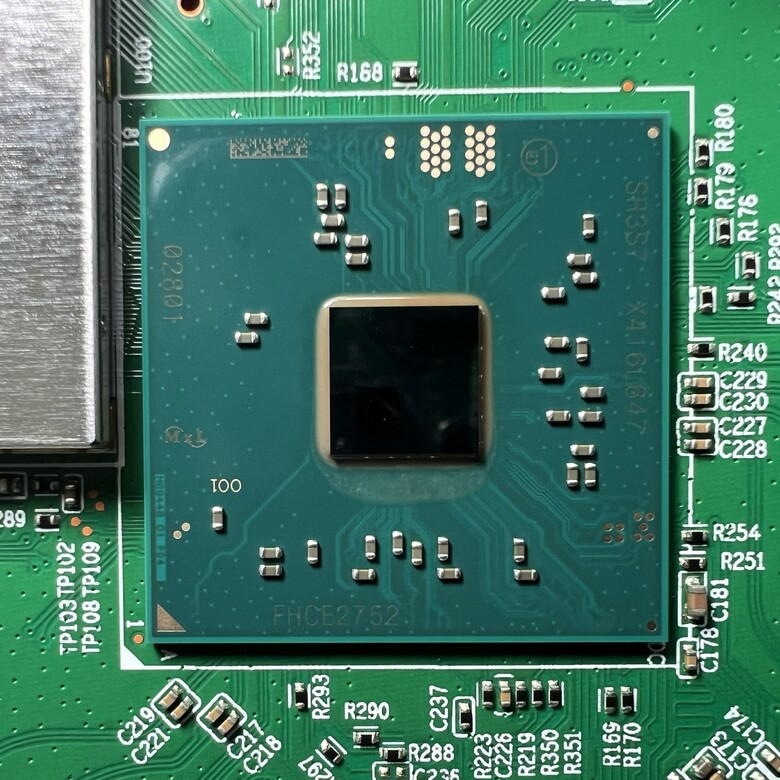

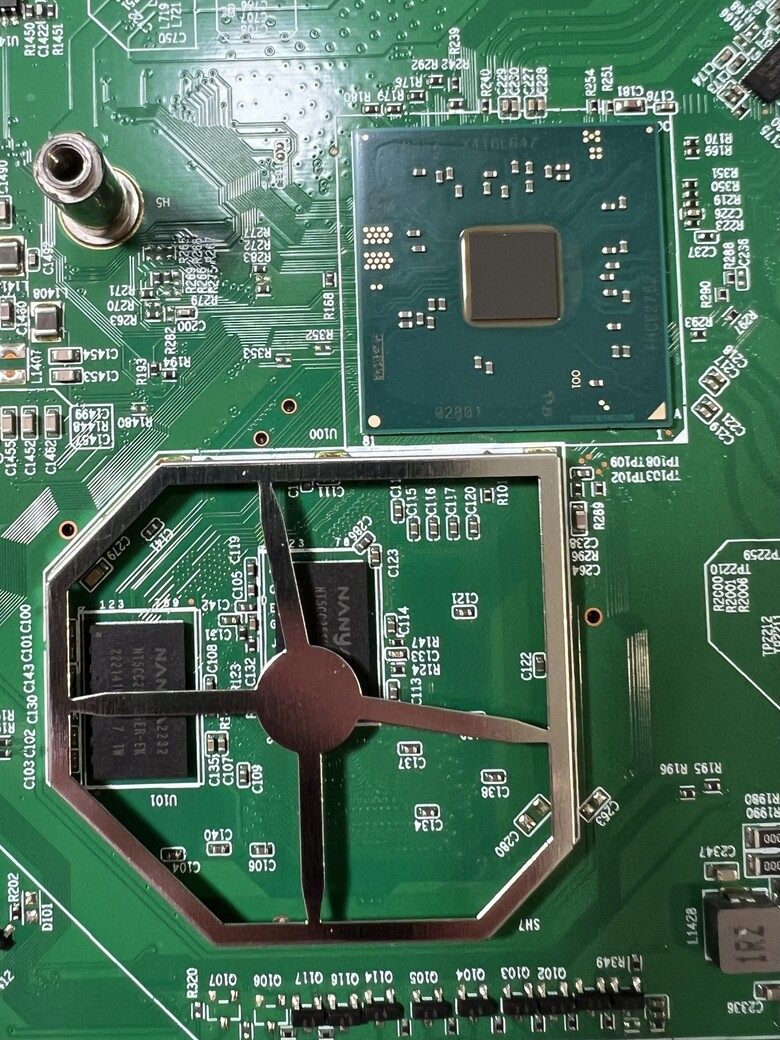

中央晶片與記憶體，但記憶體型號被擋住，稍有不足。
主處理器 SoC：MaxLinear（前 Intel）Puma 7 系列 FHCE2752
型號：FHCE2752
--Puma 7 系列高階晶片，Puma 7 Cable Gateway SoC：負責 DOCSIS modem、封包處理、路由／gateway 功能，並控制外接 Ethernet、Wi-Fi、記憶體與儲存裝置。
架構：Intel Atom / x86 架構，2 cores，2.5 GHz
--是的，是x86架構，Puma 6、Puma 7、Puma 8都是x86架構
MaxLinear 官方 Puma 7 reference platform 明確支援 DOCSIS 3.1、2×2 OFDM/OFDMA，以及 32×8 single-carrier channels，14nm 製程晶片，Intel 製造

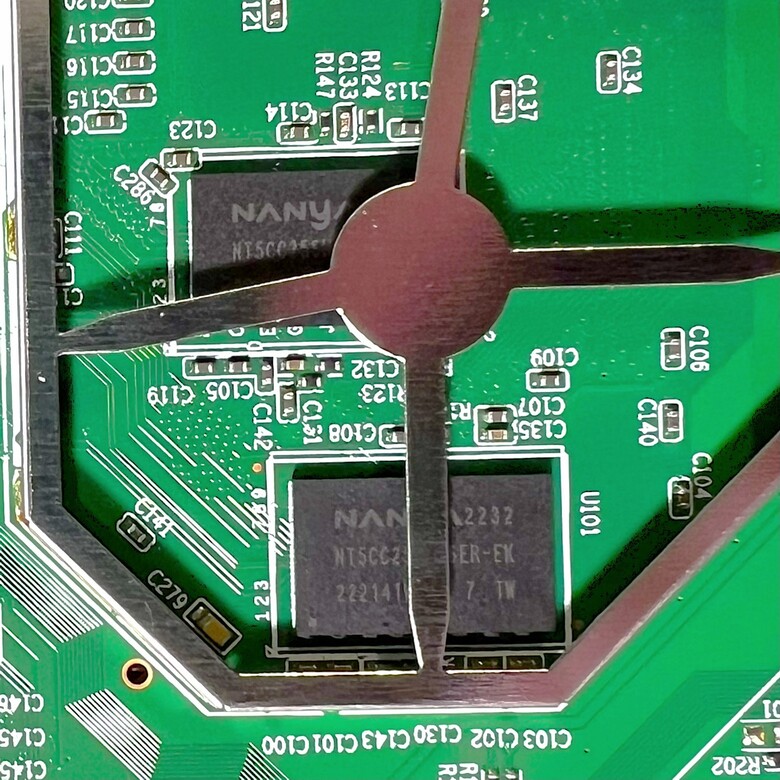

記憶體型號被遮罩擋住，稍有不足，但推估跟CODA-5310同規格，並且透過已知的部分資料推估型號是NT5CC256M16ER-EK
Nanya NT5CC256M16ER-EK ×2 — DDR3L RAM
規格：4 Gb、256M×16、8-bank、DDR3L-1866、933 MHz clock、13-13-13 timing；1.35 V 版本可以向後相容於 1.5 V DDR3。
--每顆是 4 Gbit DDR3L SDRAM = 512 MB，總共 1GB
CODA-5310 也是 4 Gbit DDR3L-1866 SDRAM K4B4G1646E-BYMA 兩顆，故此合理推論是這個型號。

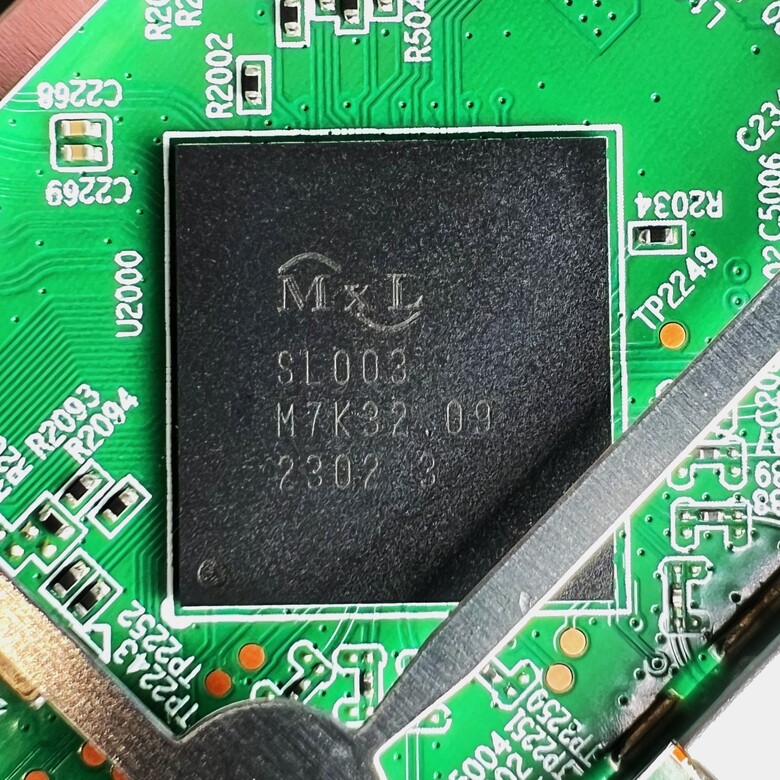

####我們再來看看WiFi晶片####
一個包含5G和2.4G的晶片，大約在 2019 至 2020 年英特爾主力推廣期間，它的市場位階被定位為家用的「中階、主流級（Mainstream）的效能型擔當」
正式料號： WAV654A1LC
型號：MaxLinear(Intel) XWAY WAV654
--2.4 GHz + 5 GHz Wi-Fi 6 雙頻無線 SoC，屬於 WAV600 家族，可同時運作兩個頻段，每個頻段支援 2 spatial streams（2×2 MIMO），總吞吐量等級約 3 Gbps。不過 CODA-5370 再後臺設定方面實際只支援 2.4 GHz 20/40 MHz，以及 5 GHz 20/40/80 MHz。硬體的確可以達到 160Mhz，做到 AX3000 水準，但 Hitron 封印了160Mhz，僅有 AX1800 的水準。
規格：IEEE 802.11ax Wi-Fi 6、2.4 GHz 2×2 + 5 GHz 2×2 concurrent dual-band、每頻段最高 2 spatial streams、20/40 MHz（2.4 GHz）、20/40/80/160 MHz（5 GHz）、OFDMA、MU-MIMO、1024-QAM、最高約 574 Mbps（2.4 GHz）+ 2402 Mbps（5 GHz），晶片總 throughput 約 3 Gbps，最多支援 256 clients。
####最後再來看看PHY晶片####
這裡先說另一個PHY晶片沒有拍到，所以只能先描述最為重要的2.5G晶片

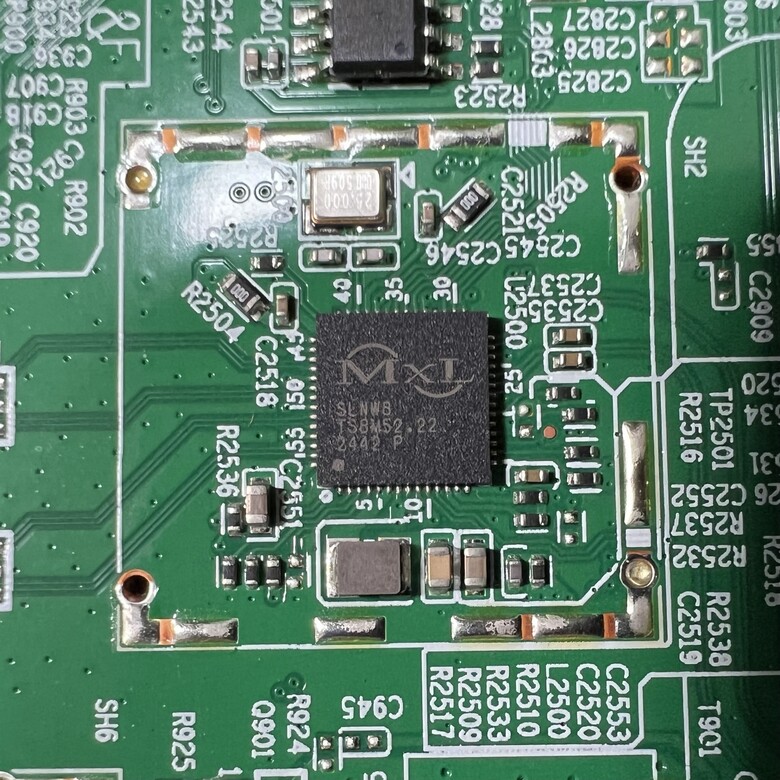

MaxLinear (Intel) GPY211C0VC — 2.5 Gigabit Ethernet PHY
型號：SLNW8 GPY211C0VC
--這是一顆單埠 2.5 Gigabit Ethernet PHY，負責把主處理器的 Ethernet MAC/SerDes 訊號轉換成 RJ-45 網路孔所使用的乙太網路訊號。支援 10/100/1000/2500 Mbps，因此主要用於 CODA-5370 的 2.5GbE LAN 連線。
規格：10BASE-Te、100BASE-TX、1000BASE-T、2.5GBASE-T、SGMII/SGMII+ host interface、Auto-Negotiation、Auto MDI/MDI-X、IEEE 802.3az Energy Efficient Ethernet、IEEE 1588v2 PTP、Wake-on-LAN、cable diagnostics、最高約 10 KB jumbo frame、MDIO Clause 22/45，封裝為 VQFN-56。
---------------------------------------結論---------------------------------------
仲琦科技 Hitron CODA-5370 Wi-Fi 6 是一台相當典型的 Puma 7 世代 DOCSIS 3.1 dual-band cable gateway。整體硬體性能大致屬於 DOCSIS 3.1 2×2 OFDM/OFDMA + DOCSIS 3.0 32×8 + 2×2 2.4 GHz Wi-Fi 6 + 2×2 5 GHz Wi-Fi 6 + 160 MHz + 2.5GbE 的等級。不過 Hitron 在台版方面鎖了 160Mhz 的能力。
Puma 7 官方 reference platform 本身也是以 DOCSIS 3.1、Wi-Fi 6、2.5GbE 與 Gigabit Ethernet switch 為核心設計。
由於 Intel 在這個時期已經建立非常完整的 Puma 7 cable gateway reference platform，設備廠商不需要自行從零整合 DOCSIS modem、CPU、Wi-Fi 與 multi-gigabit Ethernet。Puma 7 reference design 原生就包含 DOCSIS 3.1 2×2 OFDM/OFDMA、DOCSIS 3.0 32×8、Wi-Fi 6、2.5GbE PHY，以及 4×1GbE switch 的設計框架，因此非常適合大量部署的 ISP／Cable Operator gateway。
1. 對電信商而言：DOCSIS 3.0 → DOCSIS 3.1 可以平滑升級。
Puma 7 同時支援 DOCSIS 3.1 的 2×2 OFDM/OFDMA 與既有 DOCSIS 3.0 32×8 channel bonding。因此業者可以先把 CODA-5370 部署到仍以 DOCSIS 3.0 為主的 HFC 網路，之後逐步升級 DOCSIS 3.1，而不必因網路升級就立刻全面更換用戶端 gateway。這種向下相容能力對大型 cable operator 特別重要，因為可以降低 CPE 汰換與到府施工成本。
2. 2.5GbE 解決了傳統 Gigabit LAN 的瓶頸。
CODA-5370 的主板上可以確認使用 MaxLinear GPY211C0VC 2.5GbE PHY。傳統 1GbE port 實際 TCP throughput 通常不到完整 1 Gbps，因此即使 DOCSIS 3.1 WAN 已經能提供超過 1 Gbps 的服務，1GbE LAN 本身也會成為瓶頸。GPY211 支援 10/100/1000/2500BASE-T，讓電信商可以真正推出超過 1 Gbps 的有線寬頻方案，而不必直接跳到成本與功耗更高的 10GbE。
3. Wi-Fi 6 不只是速度提升，而是提高大量裝置同時使用時的效率。
WAV654 支援 OFDMA、MU-MIMO、1024-QAM、BSS Coloring、Spatial Reuse、Beamforming、LDPC、STBC 與 Target Wake Time。相較 Wi-Fi 5，這些技術的重點不只是提高單一裝置的峰值速度，而是在同一個家庭有手機、電視、筆電、遊戲機與 IoT 裝置同時連線時，更有效率地分配 airtime。WAV600 系列最多可管理 256 clients，因此很符合 ISP gateway 長時間、多裝置連線的使用情境。
4. WAV654 可以將 Wi-Fi traffic 從 Puma 7 CPU 完整降低負擔。
這是這套平台非常重要、但一般消費者不容易注意到的優勢。MaxLinear 官方明確指出 WAV600 系列針對 Puma 7 做過最佳化，可以進行 Full CPU Offloading，讓 wireless traffic 在正常資料傳輸時不必大量占用 Puma 7 host CPU。官方甚至以「zero CPU utilization」描述 Wi-Fi traffic offload。
CODA-5370 的設計重點不是追求極致性能的旗艦數據機，而是取得成本、功耗與 Multi-Gigabit 網路之間的平衡。
實際應用上也較能貼切使用者，該配置對電信商也能降低成本。
2×2 Wi-Fi 6 則與絕大多數手機與筆電本身的 2×2 radio 規格相匹配，與採用 4×4 radio 相比，可以降低 RF front-end、功率放大器、天線數量、PCB 面積、功耗與散熱成本，同時仍足以服務一般住宅的 Gigabit 等級寬頻。
這台定位上與優勢在於，在WiFi上貼切使用者日常使用，且核心性能不打折(與CODA-5310同款)，也在CODA-5310缺少一埠的問題上還給使用者，給需要特別需求的用戶提供高性能(外接市售WiFi路由器)的平衡數據機
個人根據拆過的數據機們的經驗談，論散熱和性能的整體評估，我個人是......
CODA5310>CODA5370>CGN5-AP=CGNM3550(3550的WiFi因為天線因素表現比較好)

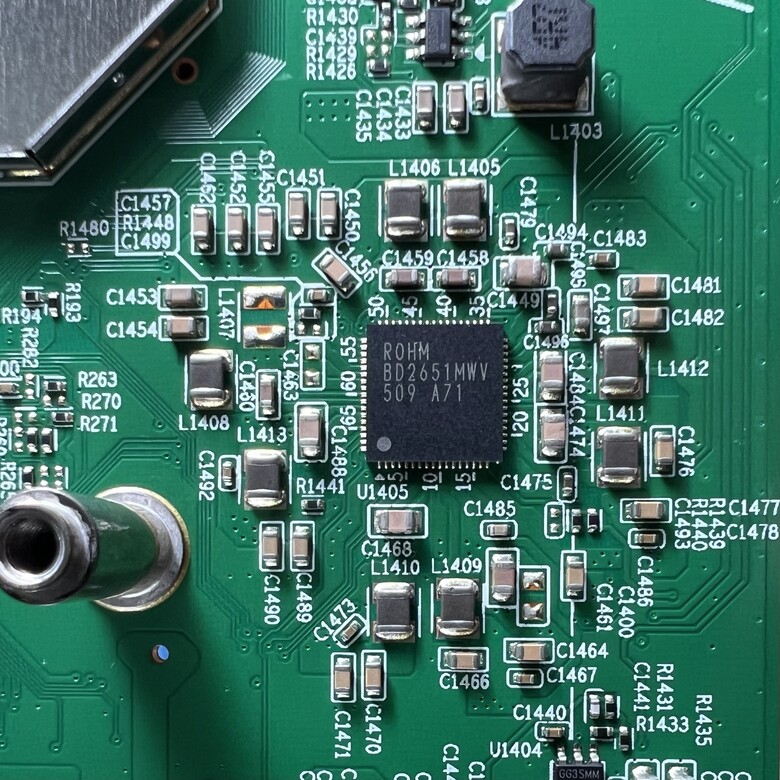

至於本文如下就是比較不重要的晶片，僅提供圖片不進行解析
