FTTH查修篇

derliang · 2012-04-29T01:38:40+08:00

小弟家的 FTTH 之路系列文章：1.你 FTTH 了嗎？社區 FTTH 主幹線佈線實錄（圖多）2.台南 FTTH 真的到家了 (圖多，4/26 更新測試結果)3.FTTH 查修篇4.FTTH查修大驚奇！(天差地遠的ping值，5/15更新)FTTH... 多少人對你有諸多的幻想呀。從以往的 FTTC（光纖到路邊），FTTB（光纖到大樓），台灣也往光纖到家大步的邁進。看著以往只能放在路邊的 ONU 進到家裡來，其實心裡還是有一絲絲的感動。就在小弟不斷的聯繫，協調，請假後... 終於成為我們社區第一戶的 FTTH 用戶。但！！搶第一有時總是會有點風險的，小弟家的 FTTH 一直不順。以下是小弟家 FTTH 的 ping 值，這張圖很有玄機。（先賣個關子，考考各位網路高手）FTTH 的業務雖然開始很久了，但現在才要開始大推。FTTH 的查修懂得人比較少，很謝謝中華電信的人員很快速的回應與服務。小弟天生就是好奇寶寶，所以中華電信遇到我可能也很頭大吧，怎麼問題這麼多。以下依照慣例看圖說故事。FTTH 查修的主角一：光筆。這台小機器可以測試光訊號的強度，所以查修的第一步要先看看線路是否有問題。簡單的說，光纖從機房（局端）到用戶家，大概是以下的方式：光纖網路終端 (OLT)光纖分配網 (ODN)光纖網路單元 (ONU)/ 光纖網路終端 (ONT)以上構成了所謂的被動式光纖網路 PON(Passive Optical Network)。（請參考wiki）而我們用戶的 PON 又與乙太網路結合，所以就變成 Ethernet+PON 形成了 EPON。從背面可以看到，這光筆可以選擇光訊號的波長。光纖只是訊號的介質，基本上就是玻璃。而訊號就是光，光是電磁波的一種，有各種的波長，人眼可以看到的光波長平均為 400nm~700nm。FTTH 所用的光波長上下行不同，而且需要一台機器負責轉換光訊號與電訊號，這台機器就是 ONU 囉。6086 ONU 內部的光纖，現在的室內光纖都用快速接頭了，不用再熔接，方便的很。小弟家的光訊號為 -14.37dB，聽說還算不錯。查修班的師父說這比他自己家的還高.. 只要在 -20 以內都還可以。FTTH 的光損耗是一個很有趣的問題，每個接頭，熔接點，光分歧器以及光纖長度，彎折都會有影響。因此小弟家的問題初步的排除光損耗的問題。眼尖的各位可能注意到，光筆的波長設定在 1490nm，這是下行的光波長。如果是上行的話，應該設定在 1310nm。（1550nm 是有線電視頻道用的 ^^）查修班的筆電真威呀，很大一台...測速的結果：過關！查修班長很老練的開了 cmd，輸入 ping 168.95.1.1 -t，另一旁開著工作管理員參考。班長還開了他自己家 FTTH 的 ping 值給我參考，他家大概是 9~10ms。我還開了 01 的神圖給他看，他直呼大開眼界.. 怎麼有這麼低的，低到還有 1ms 的。看到小弟家的數值，班長眉頭一皺的就跟機房網管聯絡了。注意到了嗎？這班長可是用 iPhone4 哩... 鈴聲卻是用以前的轉盤電話的鈴聲...後來班長請機房換了卡版，重新設定，重新下參數... 通通都無法改善。所以懷疑是不是 ONU 的問題，因此拿了一台 6075 換掉小弟的 6086（這樣有沒有虧到？）班長一邊裝還一邊碎碎唸，這 6075 的光纖真難裝...每台 ONU 都有它的 MAC，機房有鎖 MAC，所以還要請機房重設一下。※因為查修的班長比較害羞，所以小弟將班長的照片移除，謝謝查修班的細心查修。ping 值通俗的講就是回應值。如果 ping

62chaokai

356分

11樓

62chaokai

個人積分：356分

文章編號：35510126

也是Epon，實際測試1G/1G ，實測後心得

ping很穩定的都落在4ms

誠實的肉團

173分

12樓

誠實的肉團

個人積分：173分

文章編號：35511261

derliang wrote:
小弟家的 FTTH ...(恕刪)

臺灣FTTH根本就是一坨屎

PING值還可以10~20ms

日韓vdsl2都能在1ms左右

中華能把ftth都搞到爆ping

就表示整個網路品質都有問題

根本沒啥好說的

就是爛垃圾

戴格斯特

28分

13樓

戴格斯特

個人積分：28分

文章編號：35512014

小弟的銅線供裝~看起來還算穩定耶
我們這區還沒有FTTH不然也真想裝 ...

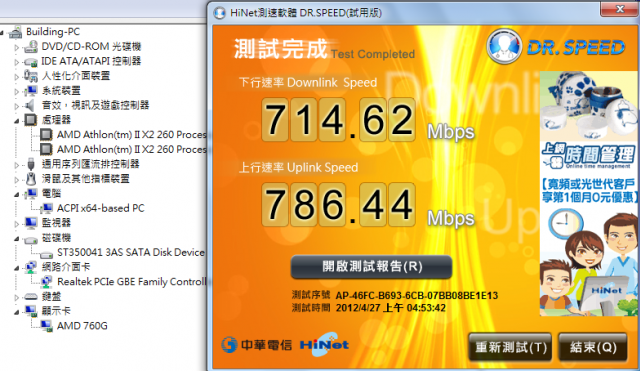

HiNet 測速

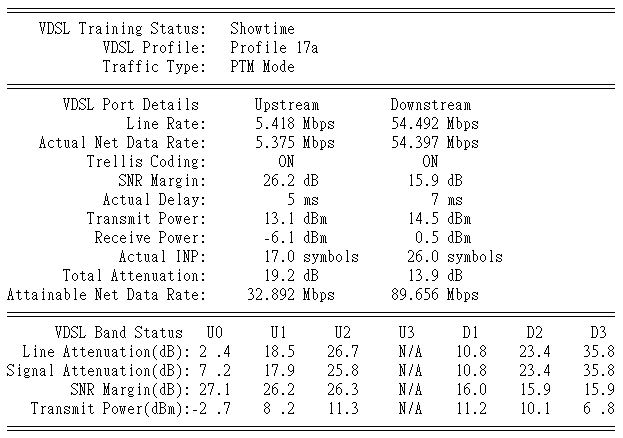

P874數據機資料

93123211

21分

14樓

93123211

個人積分：21分

文章編號：35513068

戴格斯特 wrote:
小弟的銅線供裝~...(恕刪)

第三張圖，SNR掉到15...15以下就是嚴重不良了

屋內線有T接電話分機還是濾波器/分歧器裝反了檢查一下吧

kysf

273分

15樓

kysf

個人積分：273分

文章編號：35513878

香蕉你的拔辣 wrote:
如果是 6075 也能用，那麼應該就是 EPON 的，不用祈禱了。

93123211 wrote:
我這邊是"光纖引進尚未終接"，也就是各樓層電信箱有光纖，但沒拉近家中
預計在半個多月拉進來，賭人品的時候要到了

還沒有終接就可以知道用的型號?

If you do not go within, you go without.

中野梓

251分

16樓

中野梓

個人積分：251分

文章編號：35513989

93123211 wrote:
第三張圖，SNR掉到...(恕刪)

P880新機器裡面的圖
不知好不好

chiang:加減點一下啦，不然最近要買server，總價快5百多萬，貴到想罵髒話.......

monica386

69分

17樓

monica386

個人積分：69分

文章編號：35514882

小弟是外行, 這樣比方不知對不對
Ping數值會變動
會不會與你家附近鄰居共享同一回路
而你家附近居都有用BT下載,又用很大
所以您必須和鄰居搶頻寬
好像是住豪宅,雖然電梯是進口高級貨,但是出豪宅門後也必須與其他住戶一起共用馬路吧
並沒有因為FTTH比較高級 ,其他VDSL就要讓路
這樣比方不知對不對
