jerryen wrote:
機械繼電器可能無法應付高頻的開關控制喔
就算勉強可用,應該也蠻危險的
PID去控制溫度的開關頻率應該不低才對

不過想請問一下這樣diy的成本要多少阿
應該也要一兩千吧

看了露天好幾個跟淘寶的產品一樣

鋼好朋友要買淘寶的

買了pid+k探頭+ssr含熱熱座共2組

含來台運費約1100有找幾十塊

看露天pid便宜的也差不多要500

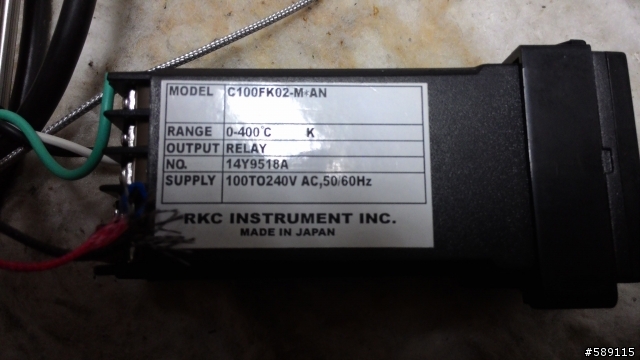

剛剛接電測量 k探頭接9.10沒錯~有溫度顯示~有握著溫度也會上升

可是345不管用ac還dc都量不到電壓........

sv有設定50度~pv也才30

請餵食勿拍打一熊

1284分

樓主

請餵食勿拍打一熊

個人積分：1284分

文章編號：50564259

請餵食勿拍打一熊 wrote:
看了露天好幾個跟淘寶...(恕刪)

請餵食勿拍打一熊

1284分

樓主

請餵食勿拍打一熊

個人積分：1284分

文章編號：50564349

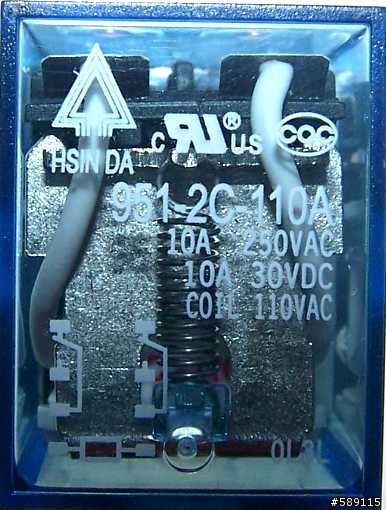

請問我該買的繼電器是這種嗎@@?

cat_cat

24分

24樓

cat_cat

個人積分：24分

文章編號：50565112

請餵食勿拍打一熊 wrote:
請問我該買的繼電器是...(恕刪)

如你要用此型 RELAY 也可以..只此RELAY 是10A 容量..最好找..15A 以上最好

而且要找對你目前想使用的電壓.110ACV 或 220ACV....

你可以參考此大大(djh449)的連接方式..來驅動此顆SSR..就不必用到外部RELAY..

http://www.mobile01.com/topicdetail.php?f=602&t=3937262&p=2#50537172

但不要用此溫控錶的自動運算(AT)去使用RELAY..不然會太頻繁的 ON-OFF..

容易使此溫控錶的內部或外部RELAY.損壞...

即來之..則安之..^_^

mosaico

376分

25樓

mosaico

個人積分：376分

文章編號：50565533

請餵食勿拍打一熊 wrote:
可是345不管用ac還dc都量不到電壓........

當然量不到電壓,因為它是RELAY型的
所以只有導通與不導通而已

參考djh449的接線圖,應該就就可以了

天漸黑心不想睡點點星光靜靜躺在黑夜你曾說在你心中我是你唯一的夢夢開始飛翔在每一個晚上心也會靜靜停在想你的地方夢開始飛翔飛翔在你如夢的晚上

jerryen

23分

26樓

jerryen

個人積分：23分

文章編號：50566800

透明那種是機械式的開關
建議不要用,PID控制的開關頻率如果過高,
你用機械型的壽命會不高,而且也可能有安全疑慮

烤箱控制如果是110V的,SSR電流容量要15A以上才夠

請餵食勿拍打一熊

1284分

樓主

請餵食勿拍打一熊

個人積分：1284分

文章編號：50575189

cat_cat wrote:
如你要用此型 REL...(恕刪)

感謝大大回覆

因為真平大說SSR不適合用這個PID

建議我找電磁式繼電器

所以這顆PID跟SSR是可以搭配使用的嗎?

因為是改裝烤箱~上800W~下700W~分開2組~所以10A應該就可以了吧?

如果確定可以那我會參考djh449的接線圖~接看看使用

這顆SSR是60A的

感謝各位大大

真平布幕

1704分

28樓

真平布幕

個人積分：1704分

文章編號：50575320

請餵食勿拍打一熊 wrote:
感謝大大回覆因為真平...(恕刪)

這顆可以用你買的SSR，只是跟DC式的SSR接法不同，用起來比較畫蛇添足一點。SSR的好處是反應快，但用這顆控制器來接，反而是用裏面更慢的RELAY來驅動SSR。樓上djh449大的線路圖是正確的，應該可以正常動作。

一見真平幕，終身不回頭! 請google真平布幕!

請餵食勿拍打一熊

1284分

樓主

請餵食勿拍打一熊

個人積分：1284分

文章編號：50575838

真平布幕 wrote:
這顆可以用你買的SS...(恕刪)

了解~應該是買控制是SSR的PID搭配DC控制的SSR的才對

我買REALY的PID反而要再多接個電源來控制~多此一舉@@"

cat_cat

24分

30樓

cat_cat

個人積分：24分

文章編號：50584138

請餵食勿拍打一熊 wrote:
因為是改裝烤箱~上800W~下700W~分開2組~所以10A應該就可以了吧?(恕刪)

上800W, 下 700W...烤箱應可切換上.下.上下..三段開關..

如只單用上.或下..10A 是足夠了..但如切換到上下.同時使用.就最好找 20A 的來使用..

如你要使用...djh449 大大的接線方式..是可以用..只是.

不要去用到溫控錶的自動演算(AT) 來使用..

不然ON-OFF 頻率會很高..內 RELAY 會很容易損壞...

就當一般 ON-OFF..溫度到SV值.就OFF....低SV值就ON

只是溫差可能有.10~20度左右...就看你可否接受此溫差值

但這失去了..你想用PID錶 SSR 來做溫控原先的想法了.

如要用此溫控方式..還是用原先烤箱內的簡易溫度開關即可..

不用去改 PID SSR 做溫控...

如想要在誤差值1度左右...就得找..適用SSR 的溫控錶..

再加上..DC TO AV 的 SSR(如我前幾回的回文內的相片)...

因你的SSR .驅動端(3.4 腳) 是 ACV 的...一般溫控錶內的輸出.大都是 DCV 的..

所以..你要用 SSR..就要找..DCV 的驅動端(INPUT 端)

故..你此組溫控錶.SSR.探溫針..只有..探溫針可以留下使用..

溫控錶和SSR 都得再買....
