過了多年，已經很少上網找影音裝置了。但最近無意中看到對岸有一組 MAZDA6 專用的五合一影音裝置，看起來不錯，價格也不高，讓我又心動了起來。但心動歸心動，因東西在對岸並沒有積極的行動。後來發現y拍也有賣家在賣，則心中的小惡魔就再也無法控制了。不過有個問題，賣家在南部，我住北部。來回一趟油錢,過路費,安裝工資及請假的薪資，加一加也不少。後來與賣家聯絡，覺得安裝並不困難(以前有拆過中控台,換空調燈的經驗)。就下標買了DVD主機與倒車鏡頭，決定自己動手安裝。
以前常在01拜讀各位先進的文章，受益良多。因此在動手前也決定要把過程紀錄下來，分享給各位同好。不過只分享較簡單的DVD主機安裝部分，倒車鏡頭安裝部分就有點小複雜(我也搞到昏天暗地)，要拉線、剪線、接線等。如果對電路不熟，接錯線會把到車鏡頭燒壞(我就燒壞一個，還好賣家換一個新的給我，真是謝謝他)，因此建議找專業人士安裝。所以不作分享，以免誤導各位。
接下來就看圖說故事了
漂洋過海,終於抵達。
開箱
使用手冊
主機與配件
背面特寫
使用手冊的接線圖：
(1)後右聲道音頻輸出
(2)後左聲道音頻輸出
(3)前右聲道音頻輸出
(4)前左聲道音頻輸出
(5)右聲道音頻輸入
(6)左聲道音頻輸入
(7)視頻輸出
(8)倒車視頻輸入
(9)視頻輸入
(10)GPS天線接頭
(11)電源配線
(12)電源插座
(13)數位電視天線(我買的機型沒有數位電視,所以沒有)
電源配線上的藍色線接'倒車'控制，先作一個接頭方便以後的拆裝。
電源配線上的CDC插頭，接到原車音響後面的CDC插座上。我的車是06年的2.3s，直接插上就可以。聽說小改款以前的車型要跳線，不過我不懂，不要問我。
電源配線上的電源插頭與控制插頭
接上控制插頭
接上電源插頭
(1)~(4)的音頻輸出與(7)視頻輸出，用不到先包紮好，免得以後2266產生異音。
接上輸出入端子配線
準備一條3對3的av線，將(5)右聲道音頻輸入、(6)左聲道音頻輸入、(9)視頻輸入，拉到手套箱。可以接行車紀錄器的TV out或其他av設備。
準備一條7~8公尺的電線，一端接到電源配線的藍色倒車控制線，另一端拉到倒車燈的正極，則切入倒檔時會強制切換到倒車視頻。不過有個缺點，當DVD沒有打開，而你倒車又沒有一次到位，需要前進後退重複幾次，就會看到DVD蓋子開開關關的。或是要切倒P檔時經過倒檔也會使音樂暫停一下。建議可以在中間加個開關，有需要的時候再把強制倒車視頻打開。
準備一條約7~8公尺1對1的av線，一端接(8)倒車視頻輸入，另一端拉到車後倒車鏡頭的訊號輸出端。
再來就是準備機司，大十字起子、小十字與一字起子、10mm套筒、套筒延長桿與套筒板手。
10mm套筒
打開置杯架蓋子，用手往上拉。
拆下置杯架.
排檔桿排到D檔(記得要關引擎)，再逆時針轉下排檔頭,拆下檔位燈。
用小十字起子拆下固定煙灰缸小燈的兩顆小螺絲，用小一字起子壓下點煙器電源插頭上的卡筍拔出插頭。
拆開排檔面板。
注意排檔頭上的螺紋，容易刮傷中控台面板，可以用布包起來。
或將排檔頭先放回去。
用大十字起子拆下兩顆中控台固定螺絲。
接下來拆手套箱，用手就可以移開緩衝桿。
直接往外拉就可以拆下手套箱。
用10mm套筒、套筒延長桿與套筒板手拆下第三顆中控台固定螺絲。
從中控台底部輕輕往外拉。
拉出中控台。
分別拆下收音機天線、MP3外部音源CDC插頭、音響主機接頭與中央資訊條線路的固定座。要注意MP3外部音源CDC插頭與音響主機接頭的卡筍朝下，要用手指壓著才能拔下來。
接著拆空調開關的兩個插頭。

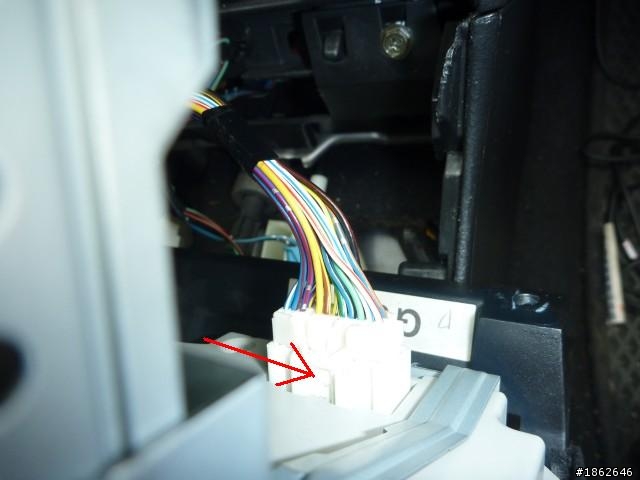

用小一字起子壓下卡筍，才能拔開。
另一個也是。拆下全部接頭後就可以拆下整組中控台。
音響主機背面特寫
空調開關背面特寫
再用大十字起子拆下另外兩顆固定螺絲。
往後拔出置物盒與中央資訊條。
拆下中央資訊條的接頭。
拆光的中控台。
中央資訊條的卡筍輕輕往內壓，就可拆下一邊。
拆完另一邊後，取下中央資訊條，安裝到DVD主機上。
接著開始安裝，先固定GPS天線的位置。
連接線沿著A柱、門邊、手套箱後面，接到主機背後GPS天線接頭。
將整組DVD主機插回置物盒的位置。
主機就定位後，將各組配線沿空調管道間的溝槽拉好。
將電源配線上的藍色'倒車'控制線與各輸入端子，從後面拉到手套箱。
接好先前預備的av訊號線後，用束線帶固定好，避免以後會發出雜音。
按照剛才拆機的相反順序，將拆下的組件裝回去，就大功告成了。
後記
首先表明 本人對這台機器的軟、硬體並沒有研究，老實說我也不懂，所以無法提供好壞的評論。再來 是這篇文章純粹為分享個人DIY經驗，麻煩不要PM問我價錢或賣家等問題，請自行上網搜尋。最後 DIY雖然可以享受自己動手的樂趣，但施工品質可能沒有專業人士好，而且必須承擔許多風險。因此動手前請再三思，如果沒有把握，花點錢請專業人士施工，同時在旁邊觀摩學點經驗也不錯。
