[硬派實裝]住居改裝空調更新配置範例

一個新居翻修的案子，從格局改變將空間貫通成為開放空間。

在設備的選擇上雖然業主家有著寬闊的景觀陽台可惜並無放置一台以上一對一設備外機的空間，而在一對二的設備選用上還存在著內機配比的問題，好在還有些許經驗迎刃而解，以下圖示為裝機細節，並由圖示中以本工施作視角在對每項流程為看倌們釋疑

拆除客廳區域原設備

內機(餐廚房)連結外機銅管路徑並預做直角彎與銅管出口（樓板上為拉門軌道，室外）

連續畫面，管線路徑經過熱水器散熱出口管線路徑走位在最上方作配置

內機(客廳)連結外機出口與管槽部件預配

管槽部件走位配置

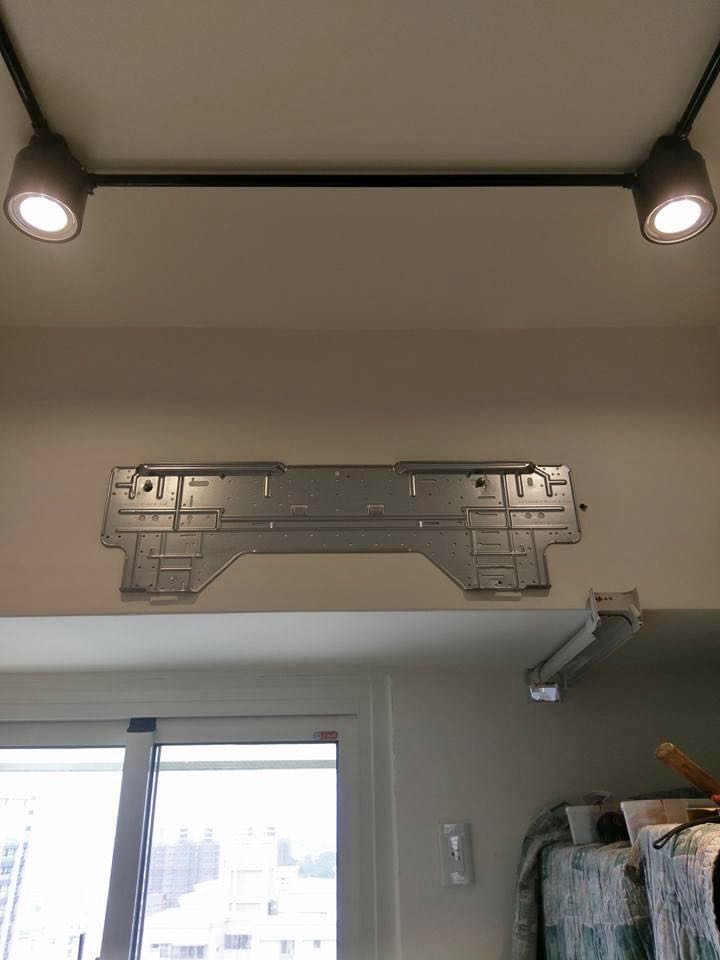

內機(餐廚房)壁掛背板固定，細節：立彎內徑高=內機背板距樑上高度

對於所有直角路徑製成有一原則：真圓，以確保冷媒在傳送過程順暢，循環運行不受影響。

組圖小整理(內機掛載)

徒手用鉗子以土方法挖的線孔
(多年以後本工才知道有階梯鑽頭這東西)

在此區域規劃為儲藏空間，所以即便是添個層板，也是要水平

管槽部件配置完成即進行管線收納

餐廚房內機完成樣

客廳內機完成樣

外機完成式樣

加配置用品固定架(好神拖？)

以上藉由本工施作幫助鄉親們在空調機安裝配置上能有所了解，以上分享謝謝收看
