給我媽媽當禮物
讓她老人家感動一下
製作靈感是來自於這個玩具
買神奇寶貝巧克力球送的～～
這是玩起來的樣子 可以投影在牆壁上 有皮卡丘的樣子
很清楚 只是在黑暗中 我的Ａ５５０對不到焦 盲拍
拆解圖 裡面有ＬＥＤ 和一片 透明的膠片 上面印有皮卡丘的樣子
另一邊是透鏡
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
以下是我今天 構思出比較完整的設計圖
底片尺寸約 24mm x 18mm
鏡片的材料 是 殺肉 兒童放大鏡拿出來的
底片的話 打算用投影片 拿去彩色列印 （版友的建議）
別人用正片當禮物的例子
這是使用的示意圖
模式1讓媽媽可以手持 往裡面看 (白天或沒牆壁的時候可以看)
模式2 讓他可以找一片牆壁 投影出來給人家看
由於 本人不是本科系的 對電子 光學 一概不通
只是用高中所學的概念 免強拼湊出來的概念
什麼建議都可以建議給我!!!
感謝各位大大~~ 就算沒建議也給小弟一點支持馬~~^
哈~話說有人看出來 示意圖 裡面的照片是哪裡嗎~~?
-------------------5/12更新------------------
經過昨天一天的沙盤推算~~ 今天下午就去了電子材料行
買了5mm LED X3 =12X3
小電路板 8$
晚上把照片作成WORD檔 拿去影印店
用雷射列印 列在投影片上 在上一層膜 (20$)
這是裁下來後的樣子
這樣原型實驗的材料都具備了!!
之後就開始實驗 這個計畫的理論啦!!!

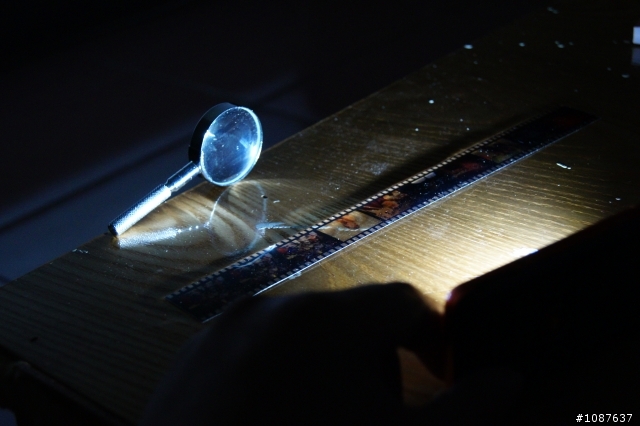

那~~第一次啟動試驗!!
(由於LED光源有些障礙無法克服 所以用朋友的手機的LED燈實驗)
這是平躺圖 讓大家看清楚一點他的構造
這是立起來之後
成像
沒有白布 直接投在牆壁上
感謝各位大大個觀賞^^
-----------------------------------------------------------
5/14更新
經過昨天 反反覆覆的實驗
構造大概 心裡有個底了
這是俯視圖
正側面圖
正面圖
當然店名不是這個~隨便掰的
媽媽辛辛苦苦打拚出來的城堡
既是賺錢的戰場 也是溫暖的家
有了製作 "偽正片" 的經驗之後 就想說 那讓招牌也會亮吧~
看到招牌後面的轉輪了嗎?? 那個可以捲片唷~就是可以一直換照片~~
這是家裡的陽台 上面想放 家人合照的剪影 先隨便丟張照片~
這大概是今天為止的進度~~
預計的寬10~12cm 長18~24cm 高8~10cm(不含第二層)
(正面:寬x高 側面:長x高 底部:長x寬)
感謝各位大大的欣賞
還真的請多多支持~^^
---------------------------------------------------------------------------------
5/16更新
其實這次進展很慢 主要是針對一些細節
之前版本的夾底片方式 有著強度上的問題
這個次的修正 提升了不少強度
之前一直再想要怎麼克服 可以同時捲片跟放片
材料若是像皮 有可能會過大彈性 造成無法轉動 或只轉動一邊
若是皮帶 或鍊子 都製作困難~
改這個方式 之後 理論上....製作會簡單一點點吧...
之前的內構圖 算是盲畫 直覺式的作圖
這次算是有尺寸比例的作圖 每一個長寬高 都有堅持一下~
這個範例的長寬高 300mm:160mm:50mm
很接近理想了~ 很小
構造圖
有招牌版 外觀
只是這麼小的零件 又要顧及強度的話...
真想拿去給人家雷射切割
只是沒切過 不曉得多少錢..
又可兼顧強度以及精細度...
這是算是試做品
這張圖有勘誤...20m...應該是200cm 2m...
太累了
上次只是盲測
這次算是正式作一次
只是遺憾的是...
光源的問題依舊無解... 還是只能替代
試作品!!
實際運作的影片+作者聊天
(有聲音..)有口誤...距離牆壁不是20m 是2m...
----------------------------------------------
感謝各位大大花時間看~~
